参数化安装板完整建模教程

适用版本与预计完成时间

适用版本： 星罗智算 Windows 客户端、SOLIDWORKS 2025 与 STEP 检查功能。

预计完成时间： 60–90 分钟。

准备条件

新建独立教学零件与输出目录。本文使用本次实际核对的安装板：100×60×10 mm 基体、Φ20 中心贯穿孔、4 个 Φ6.6 贯穿孔（孔心相对板中心 X±40 mm/Y±20 mm），以及四条外轮廓竖边 R3 圆角。

任务输入

任务输入逐项写明：单位为毫米；基体尺寸 100×60×10 mm；中心孔 Φ20 贯穿；四孔 Φ6.6 贯穿，孔心坐标为 X±40 mm/Y±20 mm；四条外轮廓竖边采用 R3 圆角；完成后执行重建，并将 STEP 写入指定路径。SLDPRT 由操作者在 SOLIDWORKS 界面另存，不写成客户端自动保存。

编号步骤

1. 整理任务书。
2. 建立基体。
3. 建立中心孔和四角孔。
4. 添加 R3 圆角。
5. 检查特征树与重建。
6. 扫描模型。
7. 保存 SLDPRT。
8. 导出并检查 STEP。

预期结果与验收方法

本次源模型重建无错误。SOLIDWORKS 质量属性当次显示体积 55,412.7 mm³、质量 0.0554 kg、质心为 (0, 0, 5) mm。SLDPRT 由操作者在 SOLIDWORKS 界面另存；STEP 按任务路径成功生成，独立解析返回 1 个实体、20 个面（其中 6 个平面）、108 条边、216 个顶点，包围盒为 100×60×10 mm，体积为 55,412.673 mm³。质量属性与 STEP 体积在质量属性当前显示精度下一致；只读模型扫描仅返回 0.000055 m³，字段精度不足，不能据此判定存在 412.7 mm³ 的几何差异。质量读数不作为材料或重量规范。

教程目标与示范范围

本教程使用一件已完成当前版本核对的固定教学件：100×60×10 mm 基体、Φ20 中心贯穿孔、4 个 Φ6.6 贯穿孔（孔心相对板中心 X±40 mm/Y±20 mm）和四条外轮廓竖边 R3 圆角。教程说明如何把零件要求整理成可执行的参数化任务，并在 SOLIDWORKS 中逐步检查基体、孔组、圆角、特征树、保存文件和 STEP 交换结果。下文数值只适用于这次示例；实际项目仍以批准的图纸或任务书为准，不能从示例截图推测尺寸。

开始前应完成[连接 SOLIDWORKS 2025 并发起第一项建模任务](/news/connect-solidworks-2025-first-modeling-task)，并准备一个新的教学零件。若使用已有模型，必须先另存为教学副本。材料、公差、表面处理、螺纹、加工余量和检验要求不属于本教程自动判断范围，仍由工程师依据企业规范处理。

一、整理安装板任务书

在客户端输入任务前，先把需求写成结构化清单。第一项是单位和坐标基准，例如说明所有线性尺寸采用毫米，板的主轮廓位于哪个基准面，厚度沿哪个方向建立。第二项是总体外形，包括长度、宽度、厚度和原点定位方式。第三项是孔组，包括孔数量、孔径、是否贯穿、孔中心相对边或基准的定位尺寸，以及孔组是否对称。第四项是边处理，明确哪些外边需要圆角、圆角半径，以及哪些边保持锐边。第五项是输出，说明源文件名称、保存目录和是否需要 STEP。

尺寸之间不能相互矛盾。孔中心距边的尺寸必须小于相应板宽或板长，并考虑孔半径和边距；圆角半径不能与孔或相邻特征冲突。任务中若出现“均布”“四角”“全部边”等词，应补充具体基准和范围。提交前由另一名工程师或按检查表复读一遍，确认单独阅读任务也能理解，不依赖聊天上下文。

二、准备文档与建立基体

在 SOLIDWORKS 2025 中新建教学零件，检查模板、单位和活动配置。先保存一个初始副本，使后续文件路径明确。客户端连接后执行只读状态检查，确认当前活动文档就是该副本。

第一阶段任务只建立主草图和板体。描述草图基准面、矩形定位方式和长宽尺寸，再说明拉伸厚度。提交期间不要手工修改文档。任务返回后，在 SOLIDWORKS 中打开草图，查看驱动尺寸和约束，确认矩形位置与原点关系符合任务。接着打开基体特征，检查拉伸方向、深度和合并结果。执行重建，并确认模型中只有预期实体。

如果基体阶段未通过，不要继续添加孔。应先区分是任务尺寸不清、草图未完全定义、方向错误、文档状态异常还是工具失败，并修正后重新检查。保持阶段边界可以减少后续特征叠加后再回头寻找原因的时间。

三、建立孔组

孔组任务要写明孔的定义方式。若只需要普通圆柱贯穿孔，应明确孔径和贯穿条件；若需要孔向导、沉孔、螺纹或特定标准，则必须确认当前能力和企业标准，不能用普通切除代替并声称等同。四角孔组应给出两个方向的定位尺寸，或者给出对称基准和中心距，避免只写“在四个角打孔”。

孔可以通过一个草图中布置多个圆，也可以通过单孔与阵列建立。选择哪种方式会影响后续修改和模型树结构，任务应按团队建模规范确定。执行后检查孔特征的草图、数量、直径、终止条件和位置。使用剖视或测量工具确认孔贯穿方向；仅从等轴测图观察，容易遗漏未贯穿、方向反向或孔位引用错误。

若采用阵列，还要检查种子特征、方向、间距和实例数量。特征树中应能看出孔组的生成逻辑。阵列返回成功不代表所有实例都位于预期位置，必须回到模型视图和尺寸进行核对。

四、添加圆角并检查选择范围

圆角应放在基体和孔特征之后还是之前，取决于设计意图和团队规则。本教程建议在主要几何稳定后单独添加外边圆角，便于发现引用变化。任务中明确圆角半径和目标边，不要只写“所有边倒圆”。安装板可能同时存在外轮廓竖边、上下表面边、孔口边和其他内部边，它们的工艺含义不同。

执行后打开圆角特征，查看选边数量和半径。旋转模型检查四周，必要时隐藏或显示边线。重建后若出现缺失引用、零厚度或特征失败，应保留原始错误，不通过删除警告或改成其他半径来掩盖任务问题。若实际需要倒角，应使用明确的倒角要求，不把圆角与倒角混称。

五、完整检查特征树

从模型树顶端开始，依次确认基准、主草图、基体、孔草图或孔特征、阵列以及圆角。检查每个名称、顺序和抑制状态，确认没有多余草图、重复实体或未使用特征。打开关键参数，将其与任务书逐项比对。执行强制重建后观察状态，再切换前视、俯视、侧视和等轴测视图检查总体外形。

还应确认当前配置和文件名。若模型含多个配置，本教程的检查只能覆盖实际激活并执行的配置，其他配置需单独处理。外观、颜色和渲染效果不能代替尺寸检查。模型树与几何检查的详细方法见[SOLIDWORKS 草图约束与特征树检查方法](/news/solidworks-sketch-feature-tree-review)。

本次实测结果

本次源模型在 SOLIDWORKS 中重建无错误。质量属性当次显示体积 55,412.7 mm³、质量 0.0554 kg、质心为 (0, 0, 5) mm。SLDPRT 由操作者通过 SOLIDWORKS 界面另存，不能记录为客户端自动保存。质量读数仅用于记录当前教学文件状态，不代表已核定材料或产品重量。

STEP 文件 installation_plate_validation_20260720.step 按任务路径成功生成。独立解析返回 1 个实体、20 个面（其中 6 个平面）、108 条边、216 个顶点，包围盒为 100×60×10 mm，体积为 55,412.673 mm³。该结果与质量属性体积在质量属性当前显示精度下一致，但不能替代孔位、圆角、公差、材料和制造检查。

同一次只读模型扫描只返回粗粒度体积 0.000055 m³，即 55,000 mm³。该字段精度不足，不能据此证明存在 412.7 mm³ 的几何差异，也不能用未经验证的原因解释这一显示差别。模型扫描、SOLIDWORKS 质量属性与独立 STEP 解析必须分别记录其数据来源和精度。

六、扫描模型并记录摘要

完成源模型检查后，可以使用模型扫描读取实体、特征树、重建状态和工具实际返回的基础属性。实体数量帮助发现意外的多实体或空结果；特征树摘要方便与预期建模顺序对照。本次扫描没有返回包围盒，任务总体尺寸只作为输入基线；需要核对交换文件总体范围时，使用独立 STEP 检查结果。包围盒不是尺寸公差报告，不能判断孔位、局部圆角或设计是否可制造。

把扫描摘要与任务编号、源文件名称和检查时间关联。若扫描结果与屏幕观察不一致，停止导出，先确认活动文档和配置。详细字段说明见[扫描当前模型教程](/news/scan-solidworks-model-feature-tree-bounding-box)。

七、保存源模型

按团队命名规则保存 SLDPRT 教学文件，确认保存路径不会覆盖生产模型。保存后查看文件时间和 SOLIDWORKS 标题栏状态，再执行一次打开或重建检查。需要进入版本管理或正式发布时，应使用企业既有流程，本教程不绕过签审和权限。

任务记录中保存路径应脱敏展示，公开截图不能出现本地用户名、客户目录和项目编号。文件名、任务编号和检查记录应能相互对应，避免后续人员拿到不明来源的副本。

八、导出 STEP 并独立检查

只有源模型检查通过后才进入 STEP 导出。明确应用协议或导出设置、文件名和输出目录，执行导出并保存真实返回状态。随后选择刚生成的文件进行独立解析，查看是否能够读取、实体数量是否符合预期、拓扑摘要是否异常、包围盒是否与总体尺寸相符、体积是否可以作为对照。

不要为所有零件设置统一的体积或拓扑容差，也不要把面、边、顶点数量当作质量分数。材料、公差、PMI、表面处理和制造工艺仍需其他资料。完整步骤见[STEP 文件导出与独立几何检查教程](/news/step-export-independent-geometry-check-tutorial)。

九、处理修改与重新执行

初次检查发现尺寸、孔位或圆角需要调整时，先判断修改来自任务书变更还是执行错误。任务书变更应建立新的版本，列出旧值、新值和保持不变的项目；执行错误则保留原任务和错误，修正明确原因后重新运行。不要直接在源模型中手工改完，再把新文件归到原任务名下。

修改应尽量作用于驱动草图和原始特征，而不是在模型末尾增加补偿特征。调整后重新检查受影响的下游引用、孔组、圆角和包围盒，并重新导出 STEP。任何重新导出的文件都需要新的独立检查，旧的解析摘要不能继续沿用。

十、形成团队可复用的任务模板

安装板完成一次真实验收后，可以把任务结构、检查表和截图规范整理成团队模板，但模板只保存字段和顺序，不固化未经确认的尺寸。每次使用仍需填写文件、单位、基准、孔组、边处理、输出和验收人。模板更新时记录版本，避免不同工程师使用外观相同但要求不同的文本。

复用模板的价值在于减少遗漏，不在于跳过工程判断。遇到超出安装板结构的新特征，应扩展任务并重新验证，不能因为模板曾成功执行就假设复杂零件也适用。

操作截图说明

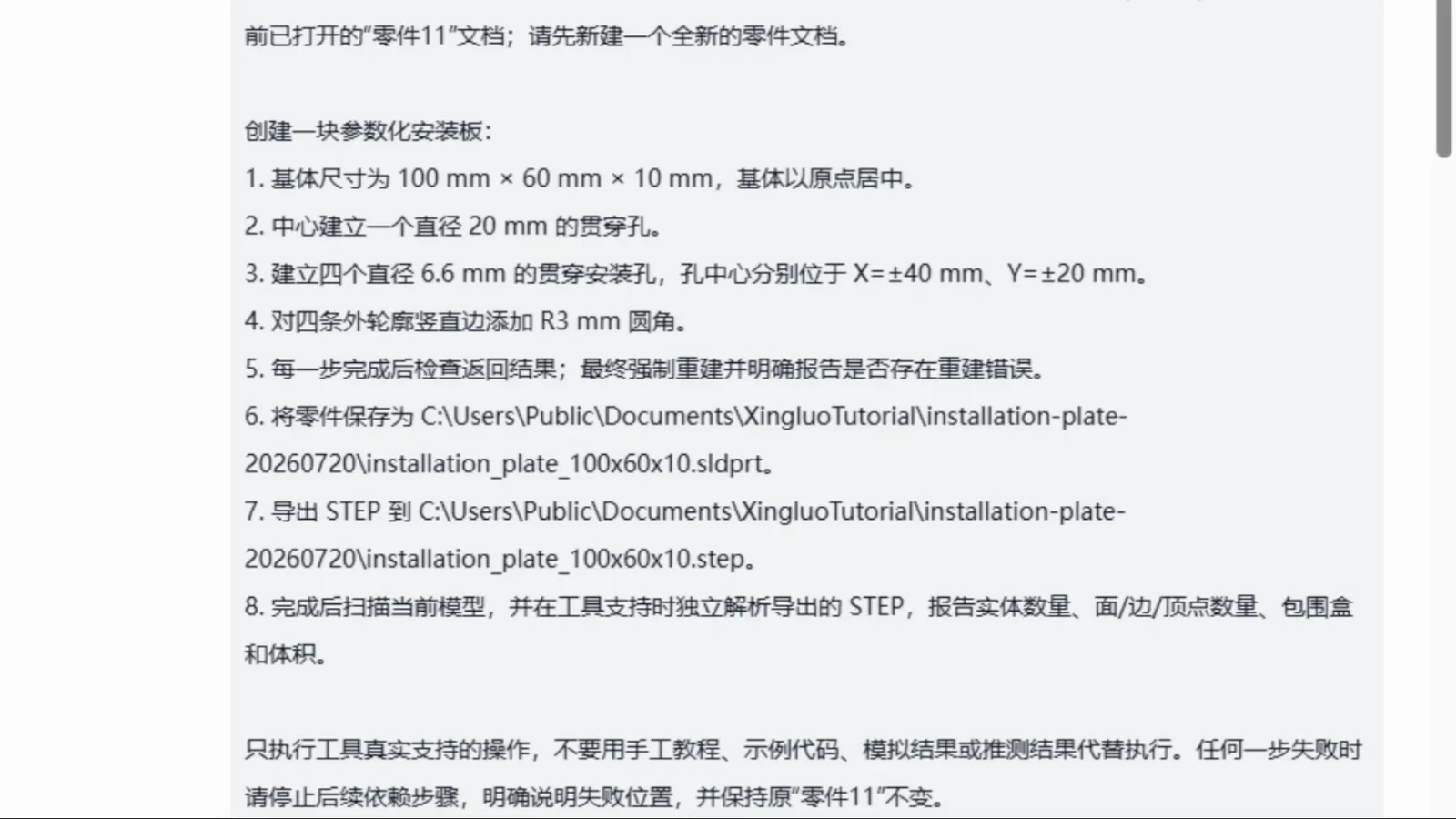

• 配图说明：安装板任务原文中的总体尺寸、中心孔、孔组和圆角要求；

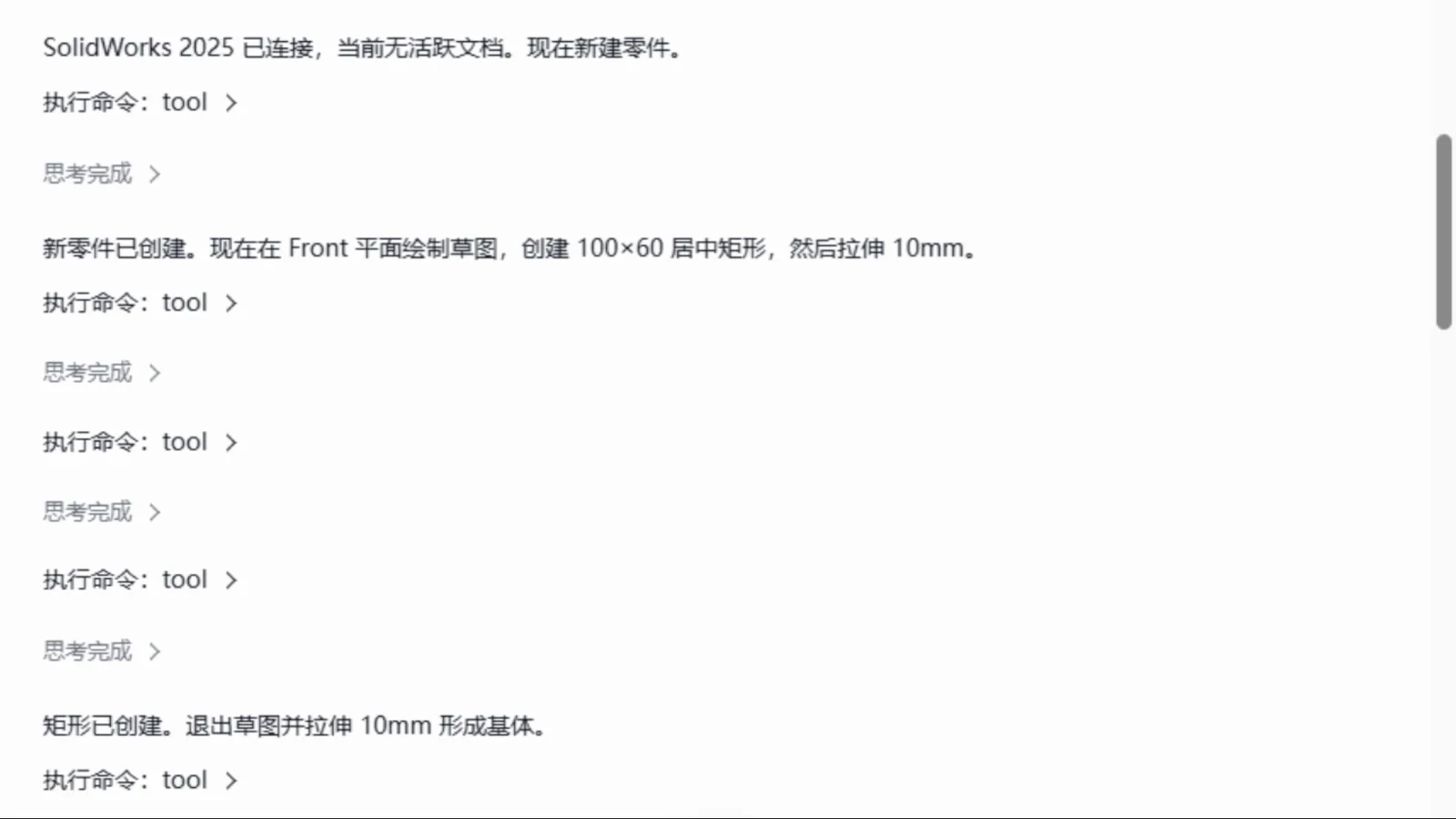

• 配图说明：创建 100×60×10 mm 基体的任务记录；

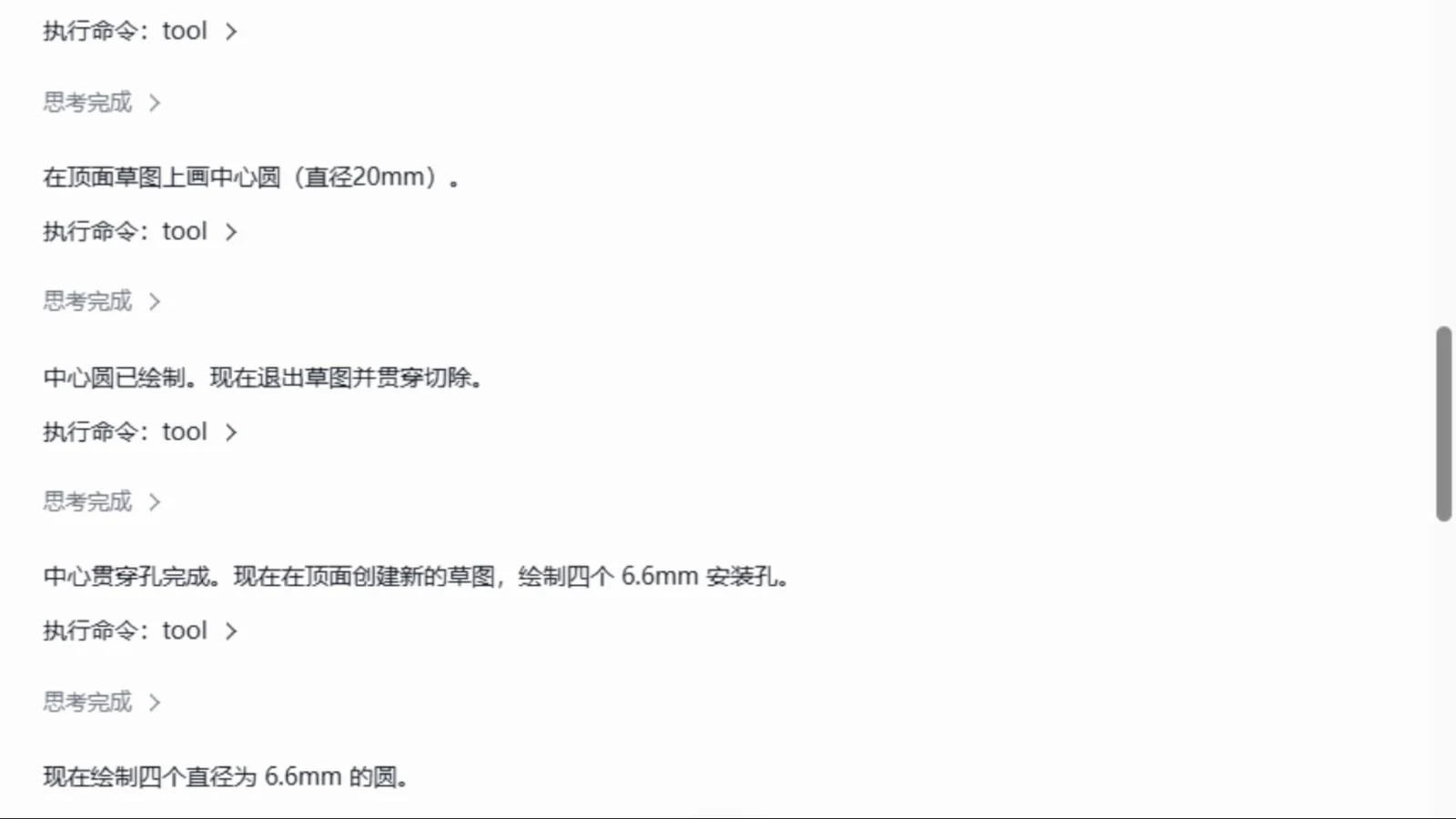

• 配图说明：中心孔和四个安装孔的工具调用记录；

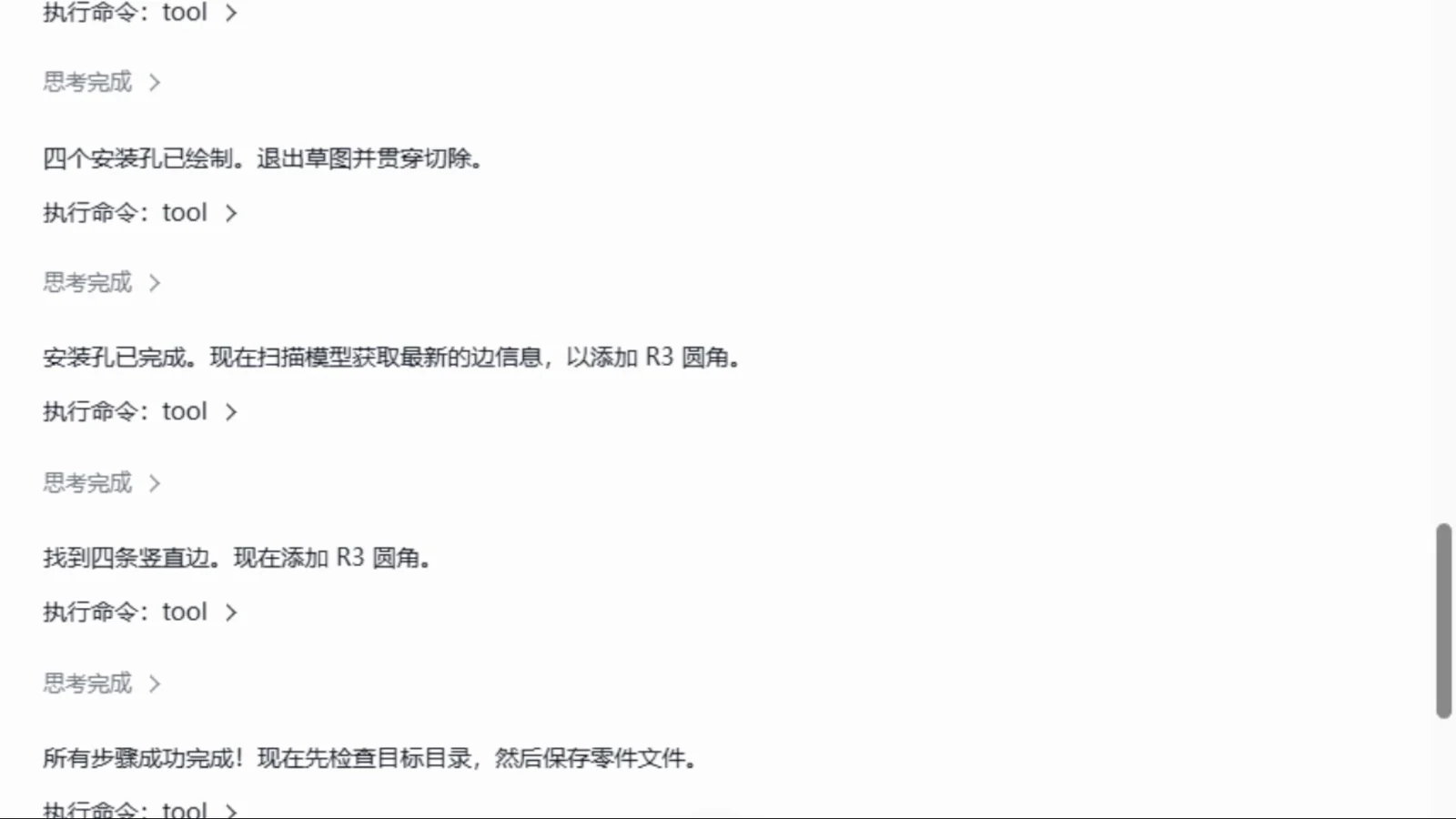

• 配图说明：R3 外轮廓圆角的任务记录；

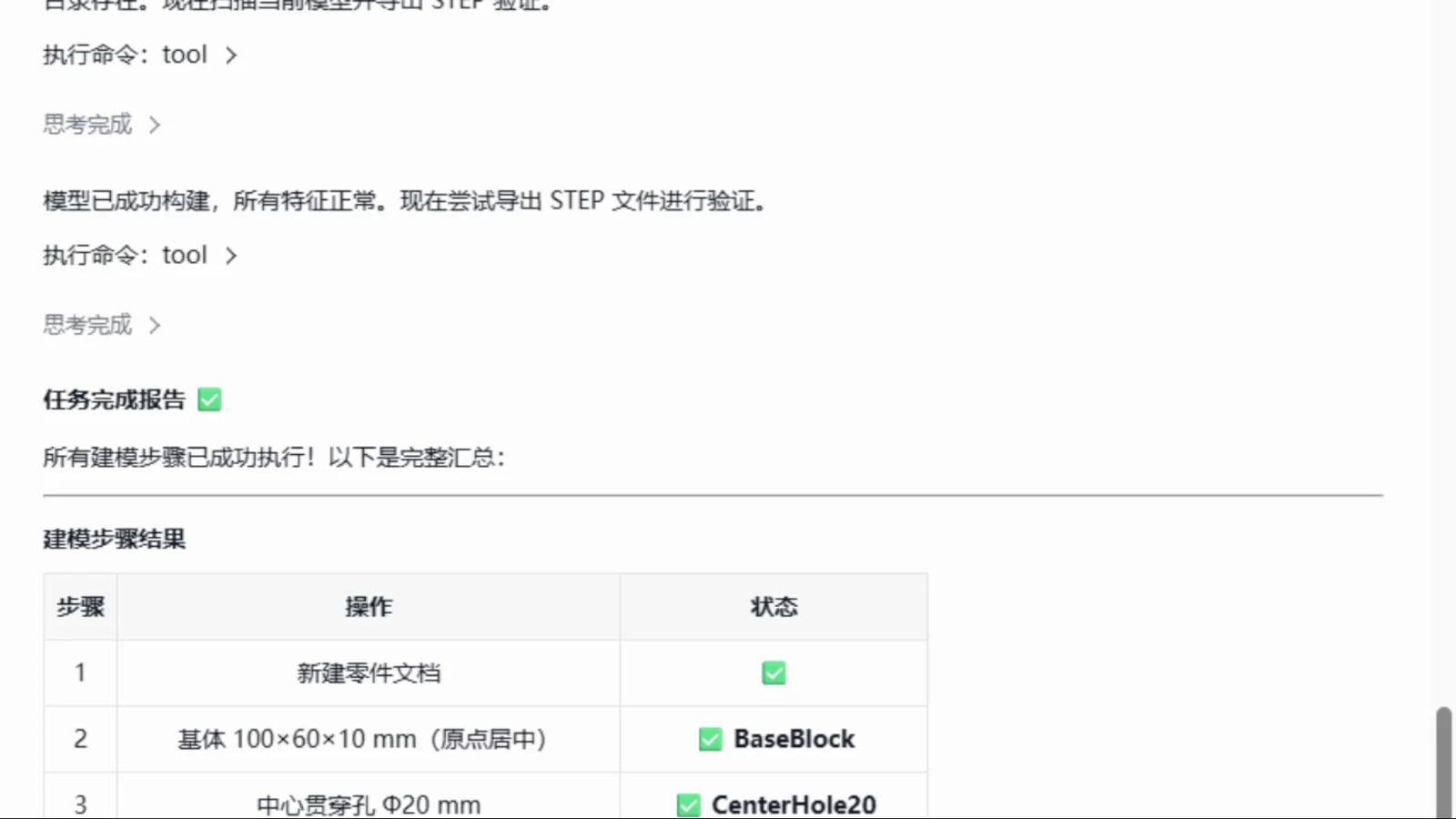

• 配图说明：BaseBlock、CenterHole20、MountHoles_6.6mm 和 CornerRounds_R3 的完成摘要；

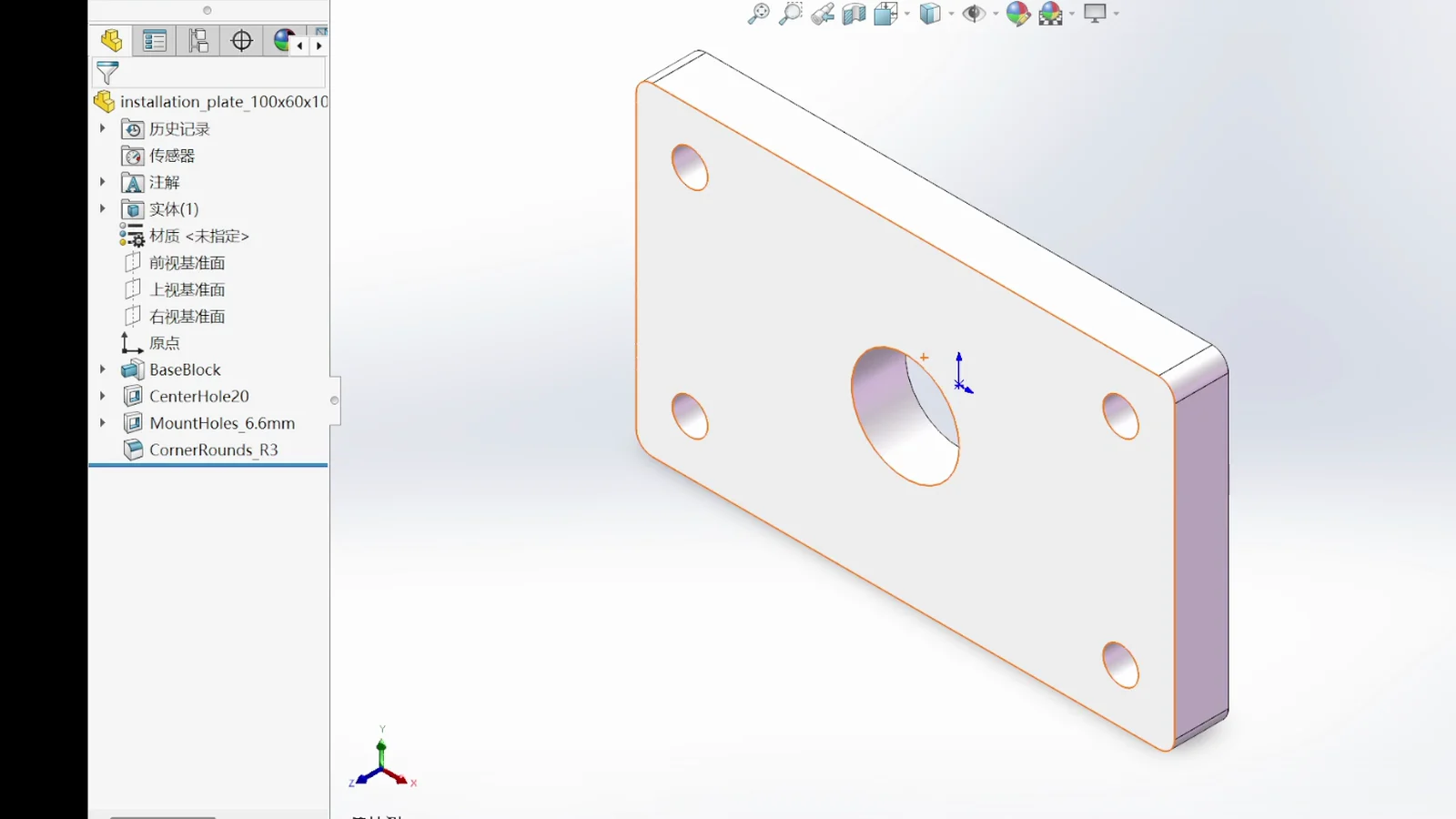

• 配图说明：正确源模型的等轴测视图与完整特征树；

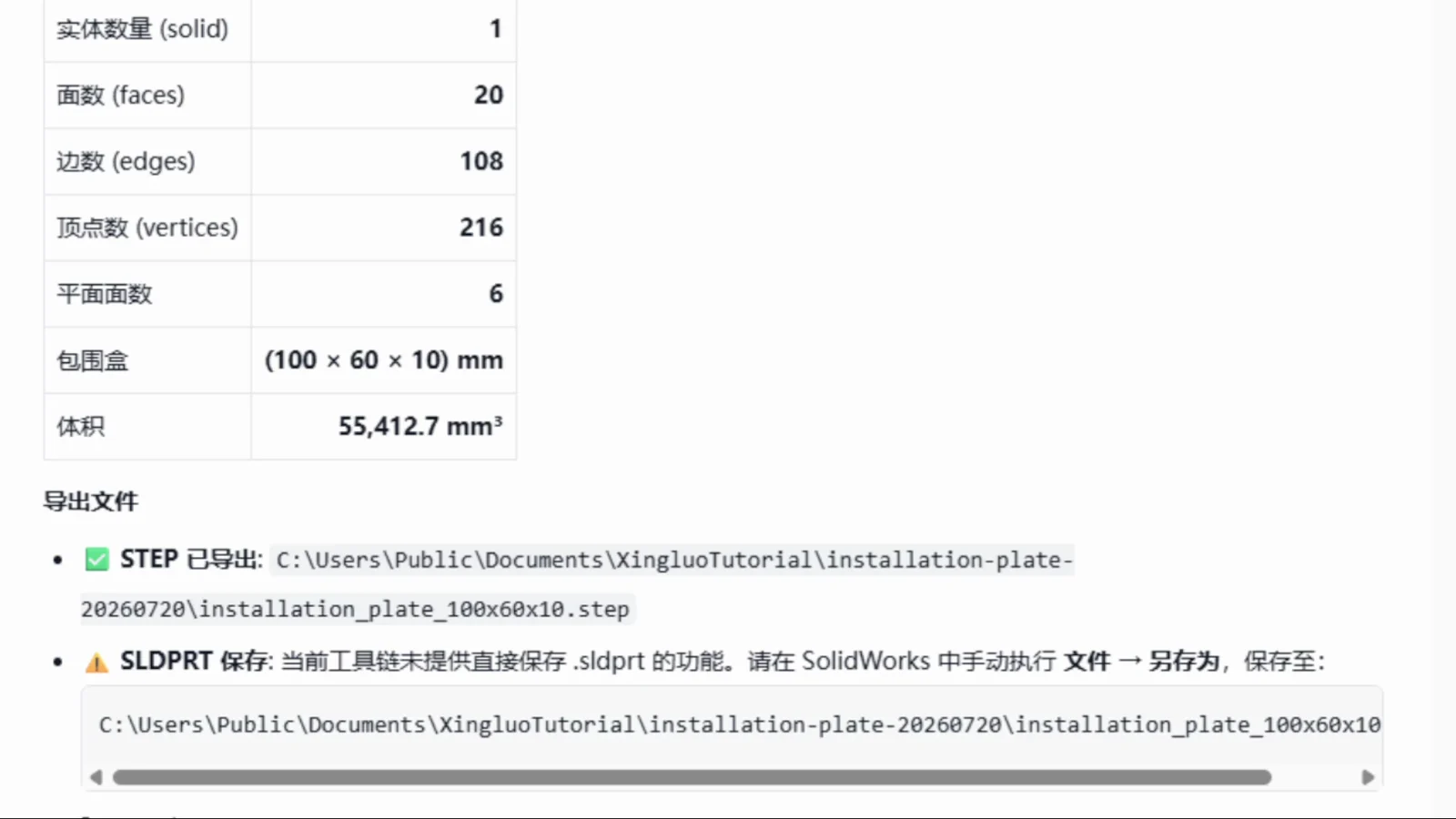

• 配图说明：正确 STEP 基线的实体、拓扑、包围盒和体积摘要；

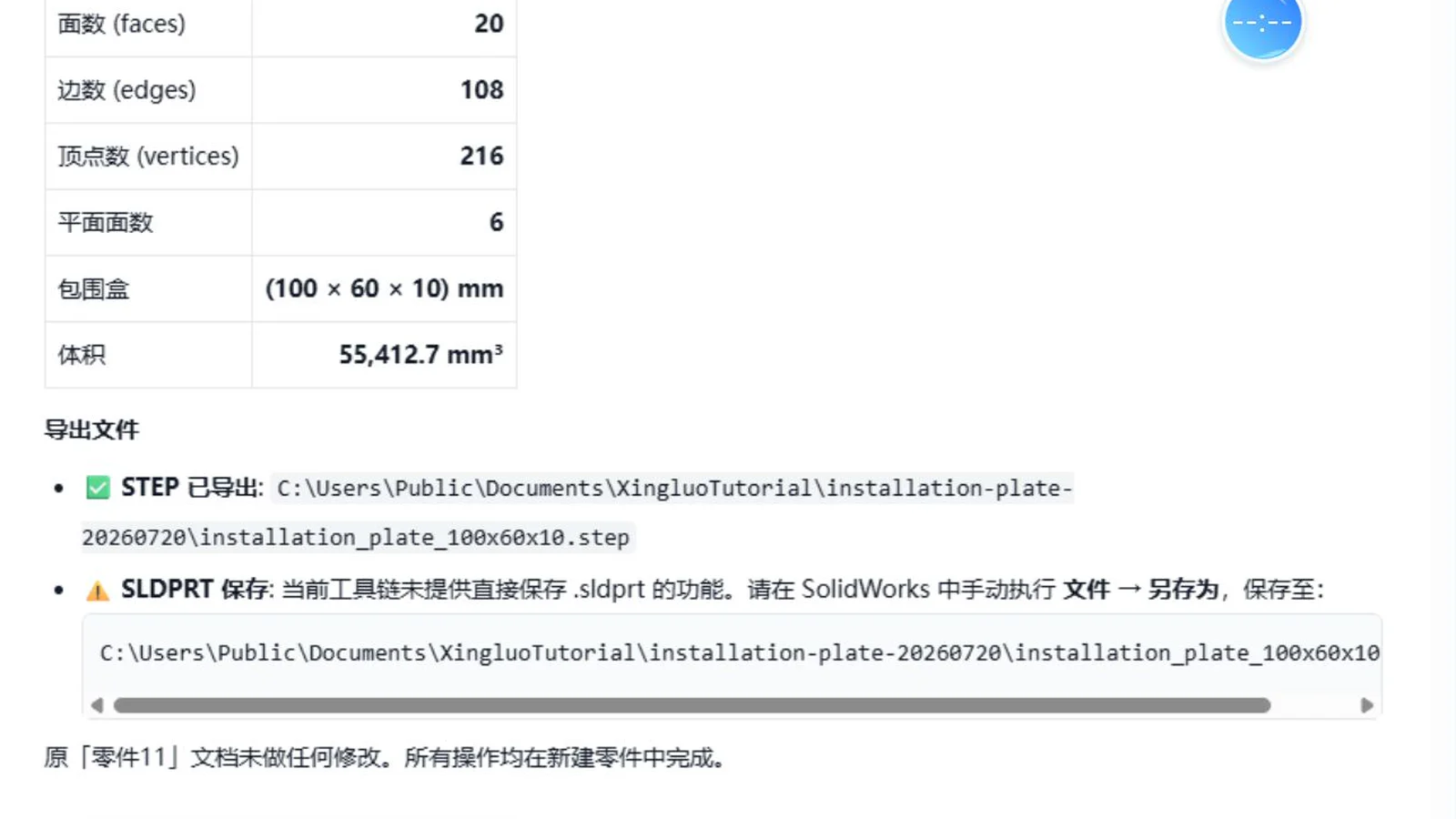

• 配图说明：STEP 导出记录与原零件文档未被修改的说明。


验收清单

验收时逐项确认：活动文档与任务一致；单位和基准明确；主草图尺寸与约束可编辑；基体长宽厚符合任务；孔数量、孔径、位置与终止条件正确；阵列逻辑清楚；圆角选择范围和半径正确；特征树无未知失败；重建状态正常；模型只有预期实体；源文件保存且未覆盖生产文件；STEP 文件来自本次任务并可以独立解析；人工确认项已单独记录。

使用限制

本教程只演示参数化安装板这一类结构清楚的教学任务。它不覆盖复杂曲面、钣金展开、焊件、装配配合、工程图、公差分析、仿真、CAM 或企业专用插件。孔向导、螺纹、沉孔和特殊倒角需要额外说明并核对实际能力。遇到不支持的操作时应明确停止，参考[常见失败与能力边界](/news/cad-agent-failure-capability-boundaries)，不能以近似几何替代后声称任务完成。

常见问题

为什么把安装板拆成多个阶段？

阶段检查能在基体、孔组或圆角刚完成时定位问题，避免全部特征叠加后再排查。

STEP 能打开是否就算验收通过？

不能。还需核对实体、拓扑摘要、包围盒、体积和源模型对应关系。

能力限制与相关内容

不覆盖复杂曲面、钣金、焊件、装配、工程图、仿真或 CAM。先阅读[参数化建模说明](/news/solidworks-parameterized-modeling)与[STEP 独立检查流程](/news/step-independent-acceptance)。
