扫描当前模型：实体、特征树和基础属性怎么看
说明当前模型扫描返回的实体、特征树和基础属性如何阅读，并示范怎样明确记录本次扫描未返回的字段。
适用版本与预计完成时间
适用版本： 星罗智算模型扫描功能与 SOLIDWORKS 2025 零件文档。
预计完成时间： 25–35 分钟。
准备条件
打开并保存一个教学零件，确认活动配置，完成重建；准备任务书中的预期实体数量、主要特征和总体尺寸。
任务输入
输入是当前活动文档和只读扫描请求；核对字段包括文档标识、实体数量、主要特征、特征状态、重建状态和工具实际返回的基础质量属性。
编号步骤
- 确认文件和配置。
- 保存并重建模型。
- 执行只读扫描。
- 核对实体。
- 核对特征树摘要。
- 核对重建状态与基础属性。
- 明确记录未返回字段。
- 将结果关联任务编号。
预期结果与验收方法
扫描报告对应正确文件和配置，实体及主要特征与源模型一致；本次扫描没有返回包围盒和精确体积，报告明确写明“当前扫描未返回”，不补算、不推测。
模型扫描的用途
模型扫描用于快速读取当前 SOLIDWORKS 文档实际可返回的基本信息，例如是否存在实体、特征树中有哪些主要特征、特征状态、重建状态和基础质量属性。它适合在任务开始前确认对象，也适合在建模结束后形成摘要。扫描是只读检查方法之一，不会自动判断零件是否满足图纸、公差、材料、加工或装配要求。
使用扫描前先确认活动文档和配置。SOLIDWORKS 中同时打开多个文件时，屏幕可见窗口与程序活动文档可能不一致；多配置零件也可能在不同配置下拥有不同特征和实体。扫描结果必须与文件名、配置、时间和任务编号关联，不能脱离上下文单独保存一组数值。
扫描前准备
打开经过批准的教学零件或生产文件副本，保存现有改动并执行一次重建。若模型正在编辑草图、打开模态对话框或存在未解决错误，应先结束当前操作或由工程师判断是否继续。客户端连接后先读取当前文档摘要，确认文档类型为零件或当前支持的对象。
扫描不应作为解决模型错误的手段。模型无法重建、外部引用断开或配置状态不明时，应保留现状，先处理源文档。对于装配、工程图、钣金、焊件或企业专用特征，教程中的字段解释可能不完整，应以实际支持范围为准。
实体数量怎么看
实体数量说明当前配置中可被识别的实体个数。对预期为单实体的安装板，如果返回多个实体，需要检查是否存在未合并拉伸、意外复制或其他构造结果；如果没有实体，需要判断文档是否为空、特征是否失败、配置是否抑制，或当前对象是否不是预期零件。
实体数量正确不能证明几何正确。一个实体仍可能存在孔位、板厚、圆角或局部特征错误；多个实体也可能是设计要求。解释结果时必须先写明预期结构，不应把“单实体”设为所有零件的统一标准。
特征树摘要怎么看
特征树记录参数化模型的建立顺序和主要依赖。阅读时从基准和草图开始，查看基体、切除、孔、阵列、镜像、圆角、倒角等特征是否存在，顺序是否符合任务。扫描摘要可以帮助定位，但不能替代在 SOLIDWORKS 中展开特征、查看参数和引用。
重点关注失败、警告、抑制和未知特征。抑制可能是配置设计的一部分，也可能导致当前结果缺少几何；不能仅凭状态名称下结论。外部引用、派生零件和企业插件建立的特征，应由熟悉模型来源的工程师进一步确认。
若扫描显示的特征与任务记录不一致，先确认文件和配置，再比较任务是否中途失败或模型是否被人工修改。工具调用阅读方法见[任务记录教程](/news/read-tool-calls-task-status)。
基础属性和未返回字段怎么看
本次扫描返回了实体与面数量、特征树和特征状态、重建状态，以及工具提供的基础质量属性。100×60×10 mm 是任务输入中的总体尺寸基线，不是本次当前模型扫描返回的包围盒；本次扫描也没有返回精确体积。报告必须明确写明“当前扫描未返回”，不能从文件名、任务参数或其他检查结果补填。
需要核对总体范围时，先在 SOLIDWORKS 中查看源特征尺寸；需要核对交换文件时，再对刚导出的 STEP 做独立解析。STEP 包围盒与当前模型扫描属于不同数据来源，不能互相替代。相关方法见[STEP 独立验收流程](/news/step-independent-acceptance)。
将返回信息组合起来
文档标识、实体、特征树、特征状态和重建状态应组合阅读。文档标识回答“检查的是哪个文件”；实体数量回答“有几个独立实体”；特征树说明“主要通过哪些参数化步骤建立”；状态字段说明这些特征和模型是否报告异常。几项同时符合预期，才能支持进一步检查，但仍不足以确认设计完成。
以参数化安装板为例，先确认活动文档和预期实体，再确认模型树存在基体、中心孔、安装孔和圆角，并逐项查看状态。随后仍需在 SOLIDWORKS 中打开草图和特征，核对孔位、直径、圆角与总体尺寸。参数化特征的基础检查可参考[SOLIDWORKS 草图与特征树检查方法](/news/solidworks-sketch-feature-tree-review)。
本次只读模型扫描的体积字段返回 0.000055 m³，换算为 55,000 mm³。由于该字段只保留到当前显示精度，不能把它与 SOLIDWORKS 质量属性的 55,412.7 mm³ 或独立 STEP 解析的 55,412.673 mm³ 直接相减后判定模型存在 412.7 mm³ 差异。扫描结果应按原始单位和精度保存；原因未经验证时，不对显示差别作推测解释。独立 STEP 的实体、拓扑和体积只能写入 STEP 检查记录，不能回填成 SOLIDWORKS 当前模型扫描结果。
两次扫描怎样比较
修改前后需要比较扫描结果时，应保证文件、配置、扫描版本和单位口径一致。先记录修改前摘要，再完成明确的尺寸或特征变更，重建并保存后重新扫描。只比较两次实际共同返回的字段；任一轮未返回的字段都不得补算。几何尺寸变化仍应回到 SOLIDWORKS 源特征和独立交换文件检查中确认。
扫描之间若发生文件另存、配置切换或人工修正，应在记录中注明。没有共同基线的两组摘要不能直接判断优劣，也不能从数值差异推断具体工具执行正确。
操作截图说明

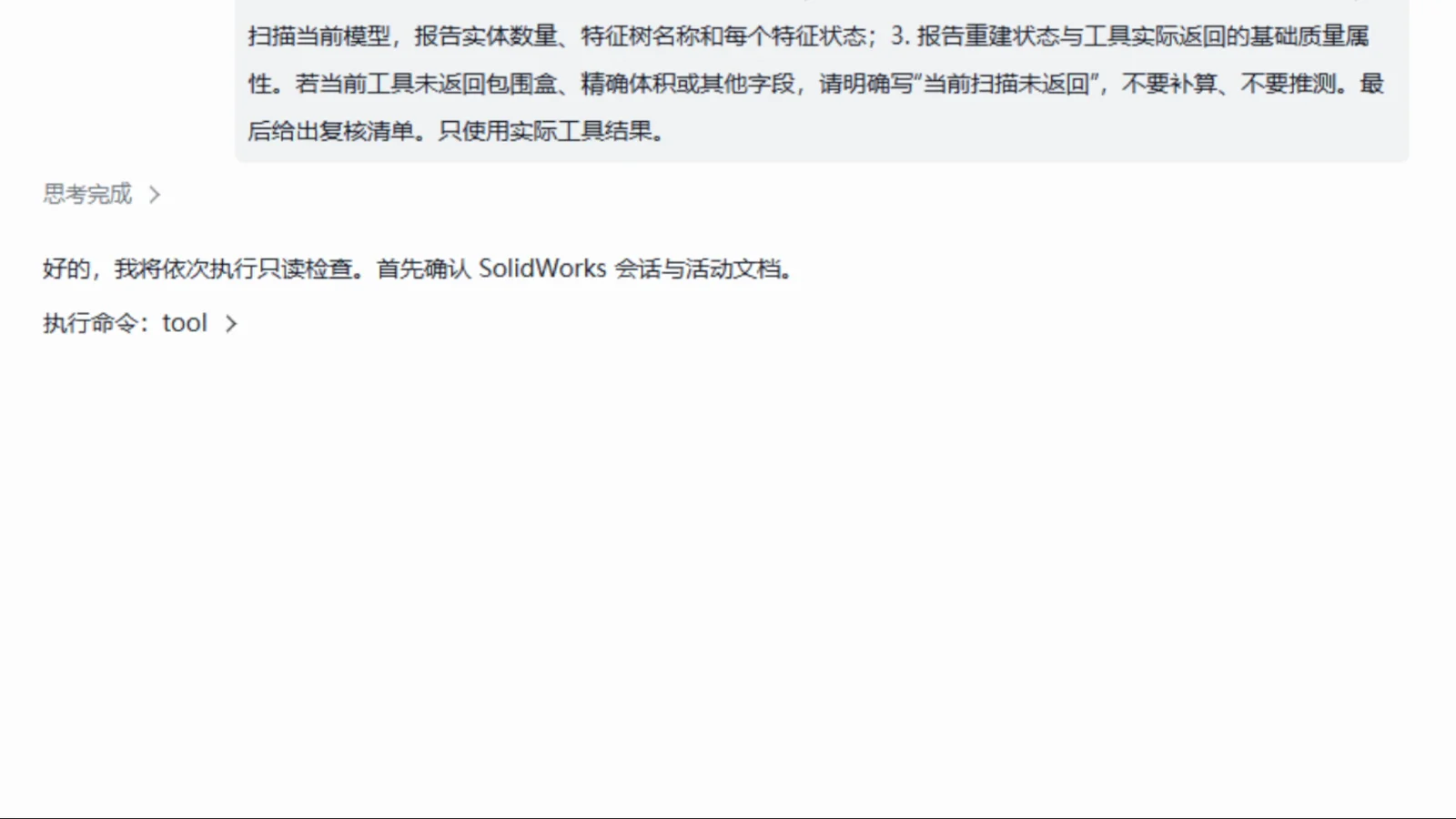

- 配图说明：对当前 SOLIDWORKS 活动文档发起只读模型扫描；

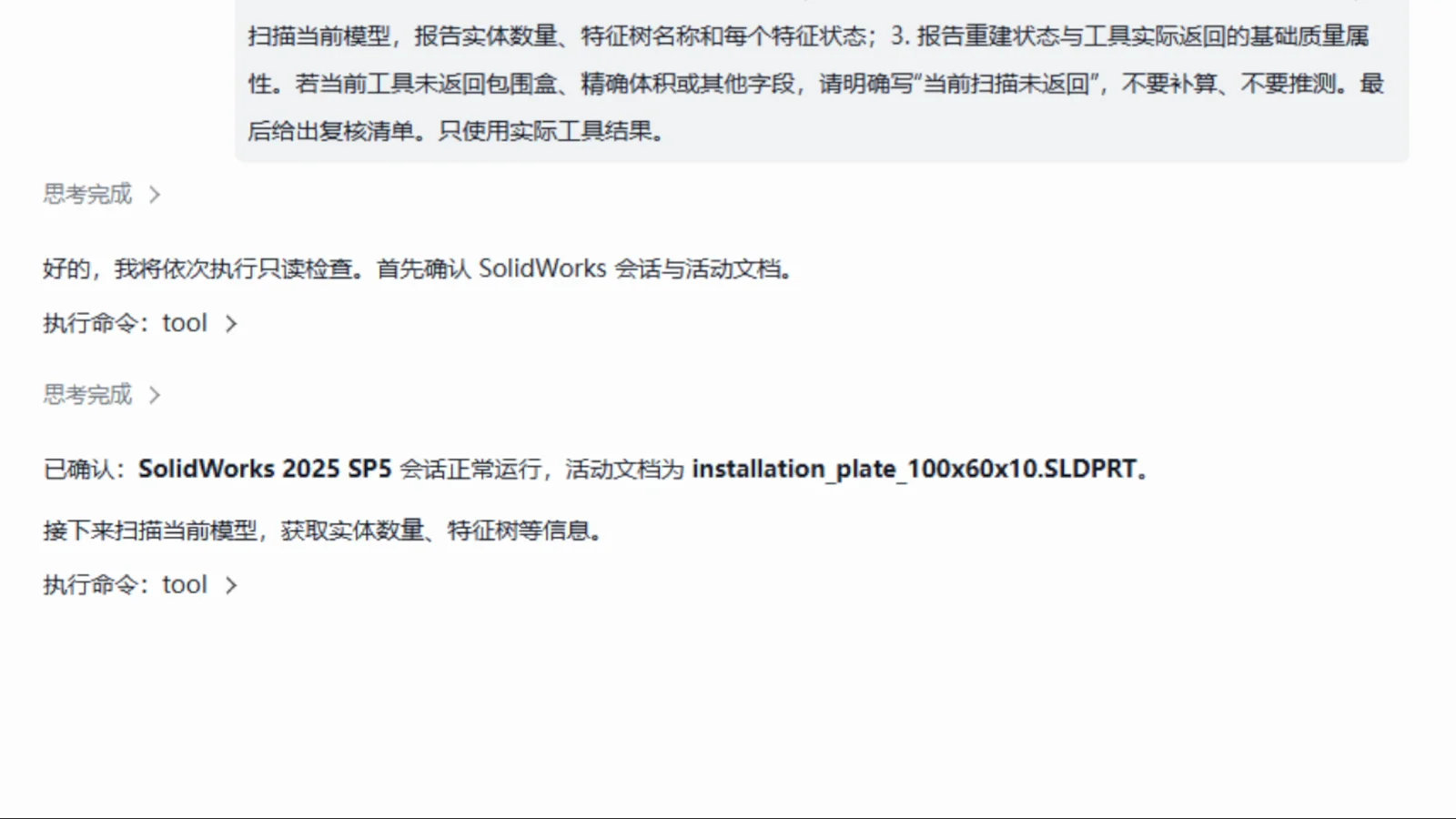

- 配图说明：客户端确认会话、文件名和扫描对象；

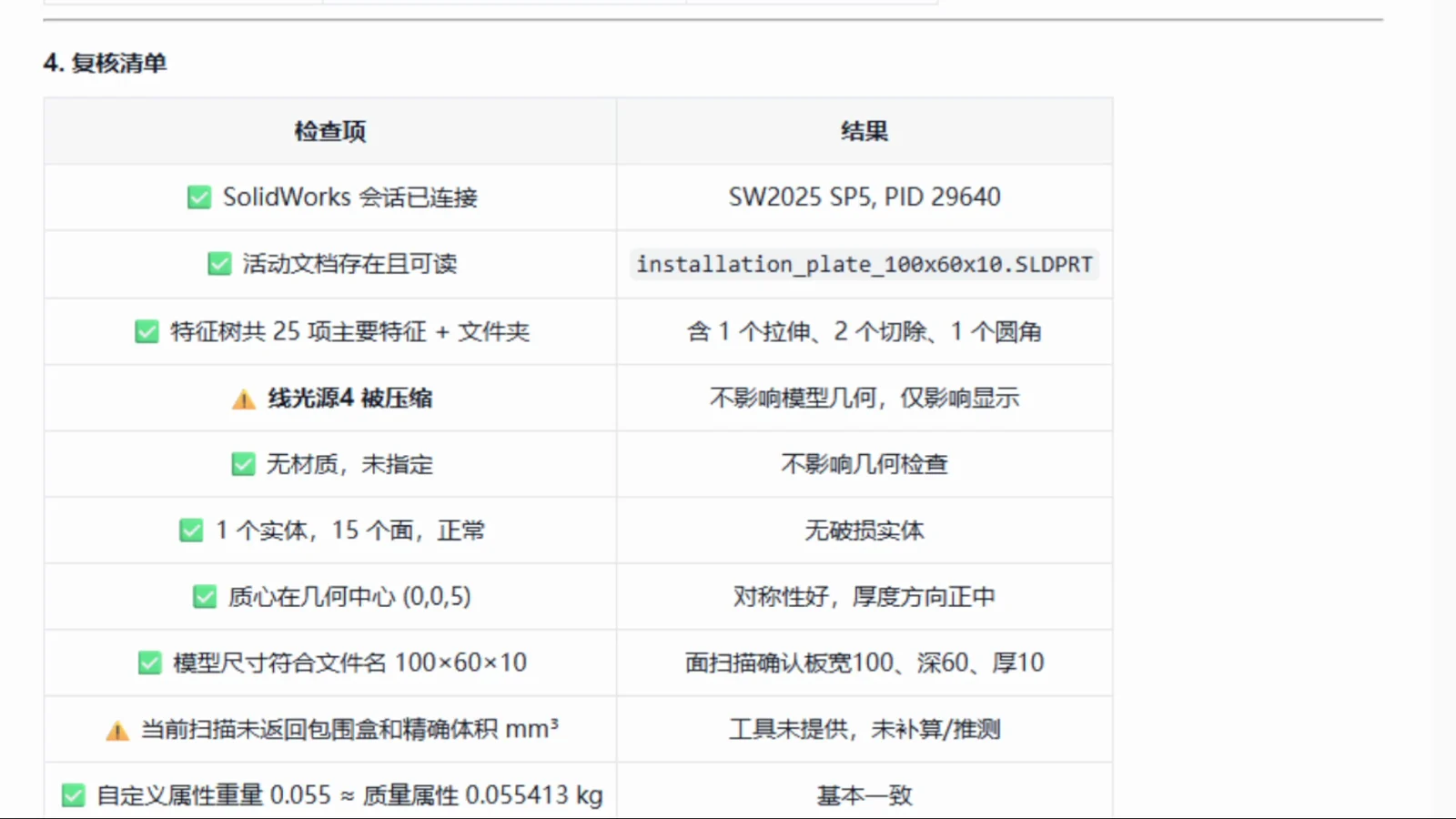

- 配图说明：模型扫描与基础质量属性的对照表；

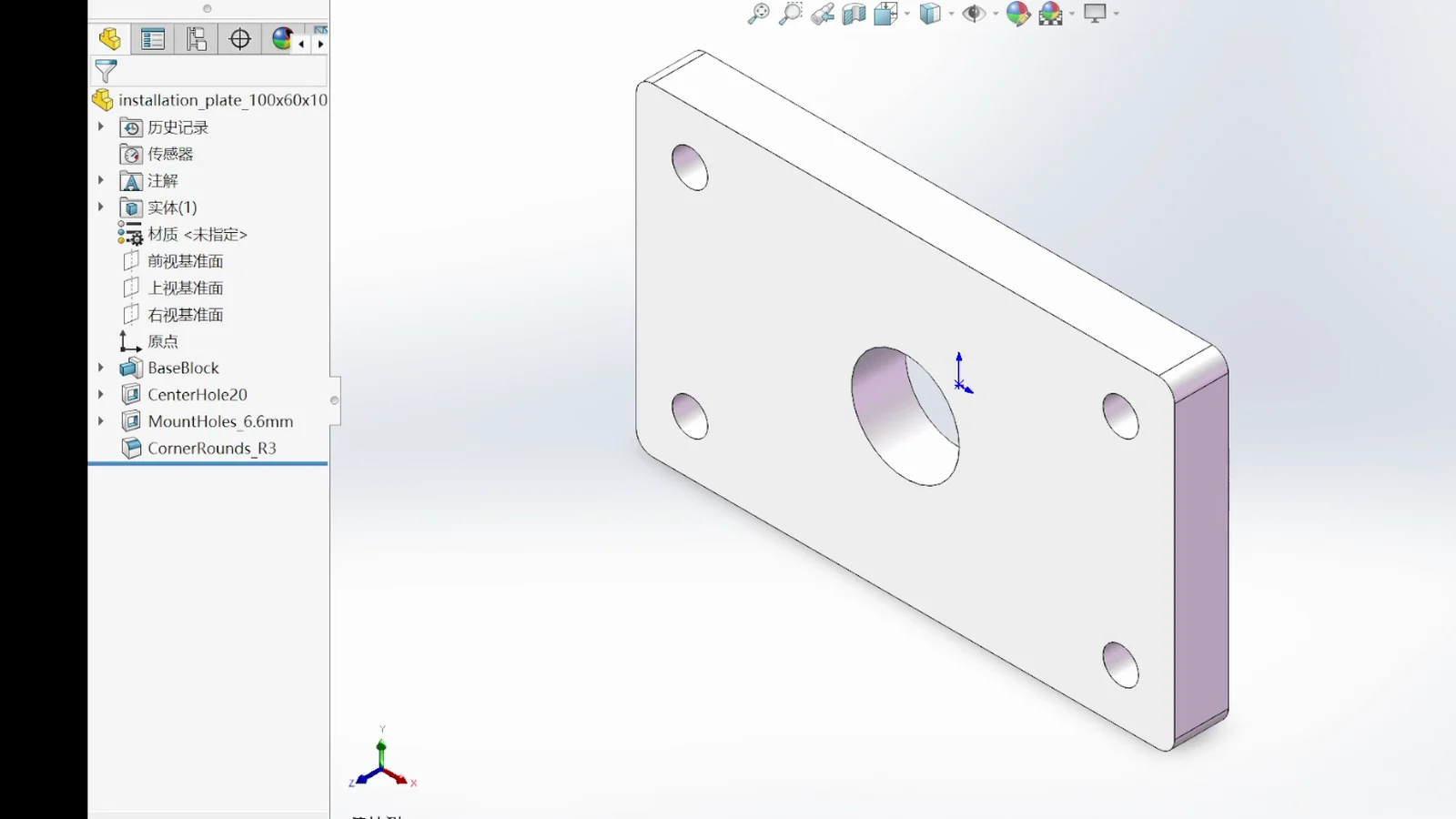

- 配图说明：SOLIDWORKS 中的源模型和完整特征树；

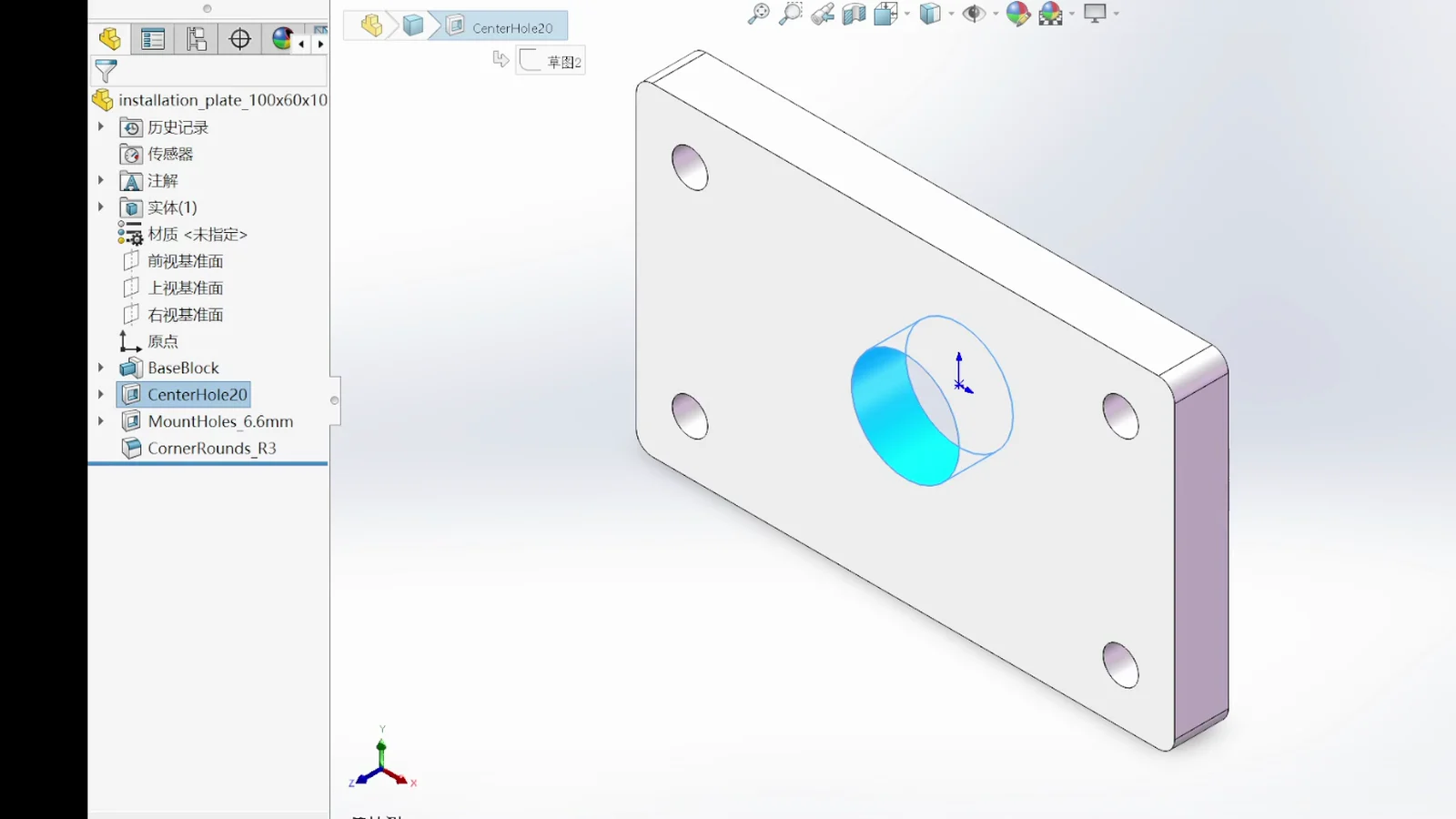

- 配图说明：选择 CenterHole20 后的中心孔几何高亮；

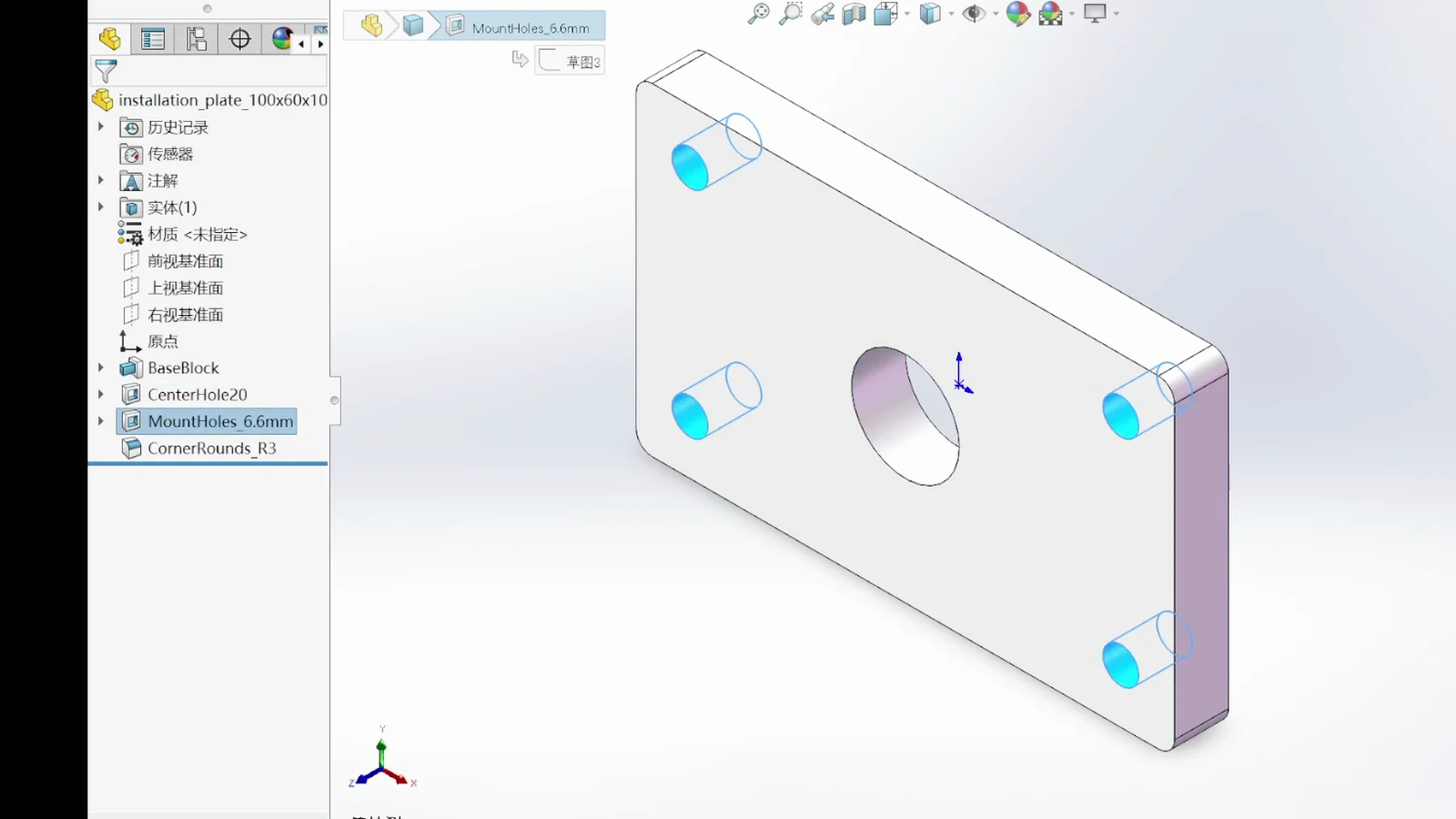

- 配图说明：选择 MountHoles_6.6mm 后的四个安装孔高亮；
- 配图说明：失败后只读扫描确认活动文件和实体状态；

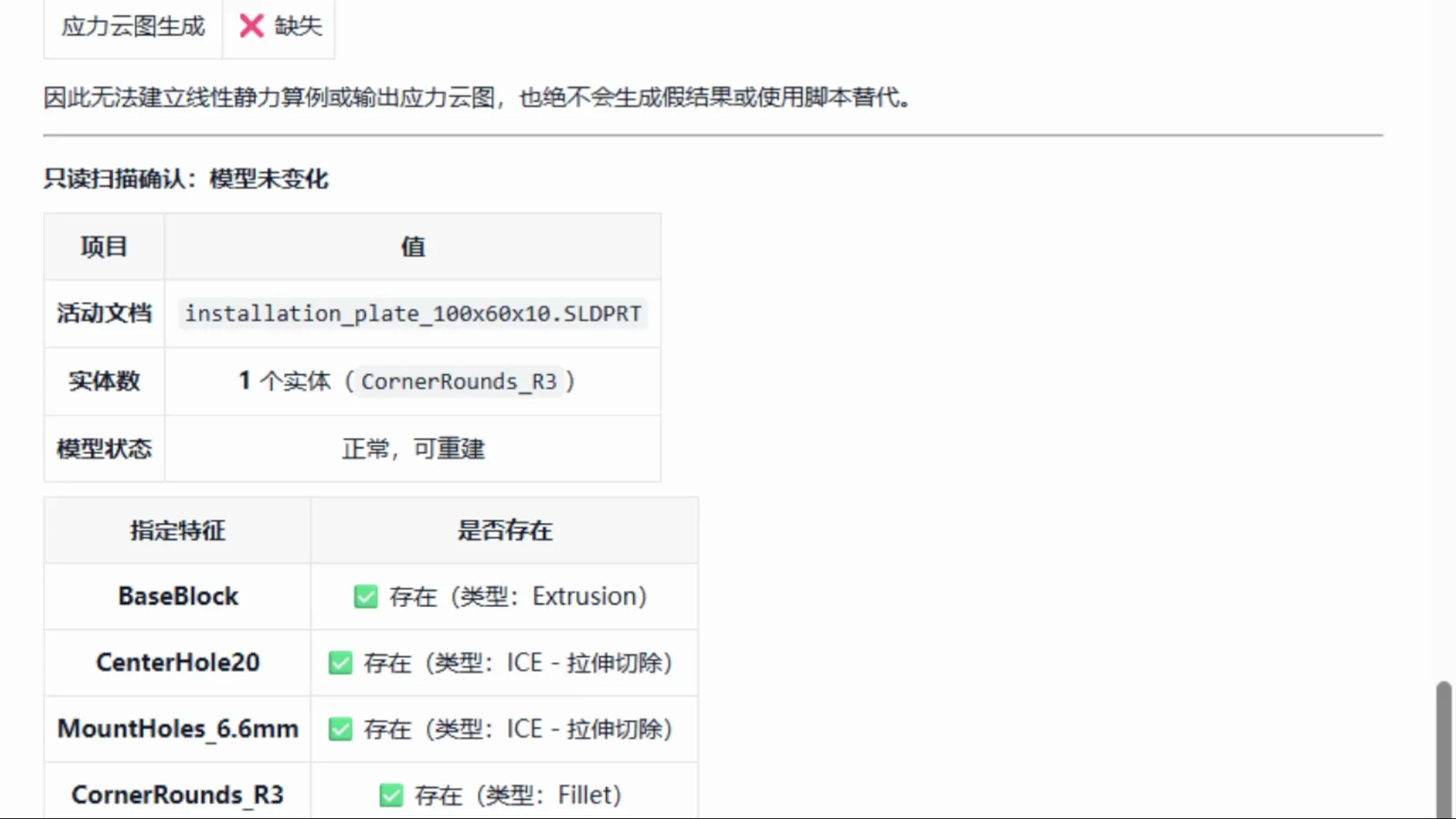

- 配图说明：失败后扫描列出的基体、孔和圆角特征。
常见误读
不要把实体数量当作质量分；不要认为特征越多模型越完整；不要把任务输入或 STEP 结果回填成当前模型扫描字段；不要把一次扫描结果应用到修改后的文件；不要在没有确认配置时比较两次结果；不要因为扫描成功就认为 STEP、工程图或制造文件已经完成。
扫描后的处理
扫描符合预期时，把摘要作为任务记录的一个附件或检查项，继续进行源模型参数检查。发现异常时停止导出，记录文件、配置、字段和预期差异，再由工程师处理。需要交换文件检查时，先阅读[STEP 独立检查流程](/news/step-independent-acceptance)。产品支持范围以[SOLIDWORKS 解决方案页](/solutions/solidworks-ai-agent)为准。
常见问题
扫描未返回包围盒怎么办？
按原始结果记录“当前扫描未返回”，再回到 SOLIDWORKS 核对源特征；需要交换文件总体范围时，单独执行 STEP 独立检查。
扫描前后不同怎么办？
先确认配置、重建和人工修改，再保存两次结果；不要覆盖旧报告或直接继续导出。
能力限制与相关内容
扫描不判断材料、公差、加工与装配。概念说明见[STEP 包围盒与体积核对方法](/news/step-bounding-box-volume)，产品范围见[SOLIDWORKS 产品说明](/solutions/solidworks-ai-agent)。
