STEP 文件导出与独立几何检查教程

适用版本与预计完成时间

适用版本： SOLIDWORKS 2025、星罗智算 STEP 导出与独立几何检查功能。

预计完成时间： 40–60 分钟。

准备条件

准备已完成源模型验收的教学零件、独立输出目录和明确的 STEP 协议或企业导出设置；记录当前配置与文件哈希。

任务输入

输入包含源文件、活动配置、STEP 输出名称和目录，以及预期实体数量、总体包围盒和需要对照的体积信息。

编号步骤

1. 保存源模型基线。
2. 确定 STEP 设置。
3. 执行导出。
4. 选择新生成文件。
5. 独立解析。
6. 核对实体与拓扑。
7. 核对包围盒和体积。
8. 保存结论。

预期结果与验收方法

导出状态、文件标识和独立解析报告互相对应；STEP 可解析，实体和总体几何符合任务预期。异常结果必须回到源模型或导出设置处理后重新生成。

教程目标

STEP 文件用于在不同 CAD 和下游流程之间交换三维几何。本教程说明如何在 SOLIDWORKS 源模型检查完成后，按可追踪的方式导出 STEP，并使用独立解析结果检查文件是否包含预期实体和总体几何。导出和解析是两个动作：导出成功只说明文件被写出，独立检查成功只说明文件能够解析；两者都不能代替材料、公差、PMI、加工和工程签审。

开始前准备一个经过检查的教学零件，确认活动配置、单位、重建状态和保存位置。安装板类示例可先阅读[SOLIDWORKS 参数化建模说明](/news/solidworks-parameterized-modeling)。公开截图和视频必须使用脱敏目录，不显示客户图号、项目名称或本地账户。

一、确认源模型基线

在 SOLIDWORKS 中打开目标零件，确认当前活动配置就是需要交付的配置。执行重建并检查模型树，不存在未知失败后保存源文件。记录源文件名、修改时间、任务编号和检查人。若模型含多个实体，先确认多实体是设计要求；若含外部引用、派生零件或企业专用特征，确认导出范围和引用状态。

使用模型扫描读取实体、特征树、重建状态和工具实际返回的基础属性，可以作为导出前摘要，但不能替代源模型检查。当前扫描未返回的包围盒不得补填。扫描结果应与当前文件和配置关联。具体方法见[扫描当前模型教程](/news/scan-solidworks-model-feature-tree-bounding-box)。

二、确定 STEP 输出要求

在任务或交付说明中写明需要 STEP 文件、目标目录、文件名和是否允许覆盖。企业规范要求特定应用协议或导出选项时，必须按规范选择并记录；没有规范时由设计负责人确定，不从互联网示例随意套用。

输出目录应与源文件区分但保持可追踪。正式交付文件不直接写入临时下载目录，教学内容不写入生产共享盘。若目标文件已存在，先比较来源和版本，不默认覆盖。命名应包含足够的零件或版本标识，但公开证据需脱敏。

三、执行导出

在 SOLIDWORKS 中确认活动文档后执行 STEP 保存或导出。检查保存类型、文件名、目录和选项，再开始写出。执行期间不切换文档、不关闭宿主，也不手工修改源模型。完成后记录软件真实返回状态，并检查目标目录是否出现对应文件。

如果导出报错、文件大小异常或目标目录不可写，停止后续解析。保存原始提示、输出路径和源文档状态，解决问题后建立新的导出记录。不能拿其他时间生成的 STEP 文件替换后继续声称本次任务成功。

四、选择刚生成的文件

发起独立几何检查时，再次确认选择的是本次导出的 STEP，而不是同名旧文件。对照文件名、目录、修改时间和任务编号。正式系统可以增加哈希记录；人工操作时至少保留明确的文件对应关系。

解析工具读取的是交换文件，不依赖 SOLIDWORKS 当前显示外观。解析开始后观察任务状态；无法读取、文件为空或格式不支持时，应如实记录失败，不进入数值解释。

五、检查解析与实体

先看解析是否完整结束，再看实体数量。预期单实体零件若出现零实体或多个实体，需要回到源模型和导出设置调查；预期多实体时则按任务书逐项确认。实体数量不是质量得分，正确数量也不能证明局部几何和设计意图全部正确。

记录解析使用的文件和时间。文件被重新导出或替换后，原检查不再适用于新字节内容，应重新执行。不要只保存截图而不保留文件标识。

六、阅读拓扑摘要

面、边和顶点等拓扑数量描述解析后的几何结构。它们可以帮助发现空几何、异常拆分或与基线明显不同的结构，但不同 CAD 内核、STEP 协议和导出设置可能产生不同拓扑表达。没有经过企业基线验证时，不设固定数量阈值，也不把数值越小或越大解释为质量越好。

需要严格比较时，应使用同一源模型、同一配置、同一导出设置和同一解析版本建立基线，并由工程师分析差异。教程只说明阅读顺序，不给出通用合格数值。

七、核对包围盒与体积

包围盒用于比较总体长、宽、厚范围。先确认单位和坐标方向，再与源模型总体尺寸对照。交换文件可能采用不同方向表达，不能仅按 X、Y、Z 名称机械比较；应找到对应的三个外形范围。明显数量级差异常见于单位或导出问题，异常远点可能来自多余几何。

体积可以作为另一个可计算的对照量。源模型和 STEP 的体积接近有助于发现缺失或额外实体，但允许偏差必须由企业按零件用途、内核和导出流程建立，教程不提供统一百分比。体积一致也不能证明孔位、圆角、公差和表面信息正确。

本次安装板检查记录

本次 STEP 文件 installation_plate_validation_20260720.step 按任务返回路径成功生成。独立解析识别到 1 个实体、20 个面（其中 6 个平面）、108 条边和 216 个顶点；包围盒为 100×60×10 mm，体积为 55,412.673 mm³。SOLIDWORKS 质量属性中的源模型体积显示为 55,412.7 mm³，两者在质量属性当前显示精度下一致。该一致性只能用于本次总体几何对照，不能替代孔位、圆角、公差、材料和制造检查。

同次任务的当前模型扫描只返回 0.000055 m³。这个粗粒度字段换算后为 55,000 mm³，精度不足以证明它与另外两个体积值之间存在 412.7 mm³ 的真实几何差异。检查记录应保留原始单位和位数，不采用未经验证的原因说明这一显示差别。

八、形成检查结论

将结论分为：文件可解析且基本几何符合预期；存在需要工程师确认的差异；解析或几何检查失败，不能交付。记录源文件、活动配置、STEP 文件、导出设置、任务编号、解析状态、实体、拓扑、包围盒、体积和人工确认项。

检查失败时保存现场，不修改报告使其看起来正常。回到源模型、导出设置或文件选择步骤查找原因。任务记录阅读方法见[工具调用与任务记录教程](/news/read-tool-calls-task-status)。

操作截图说明

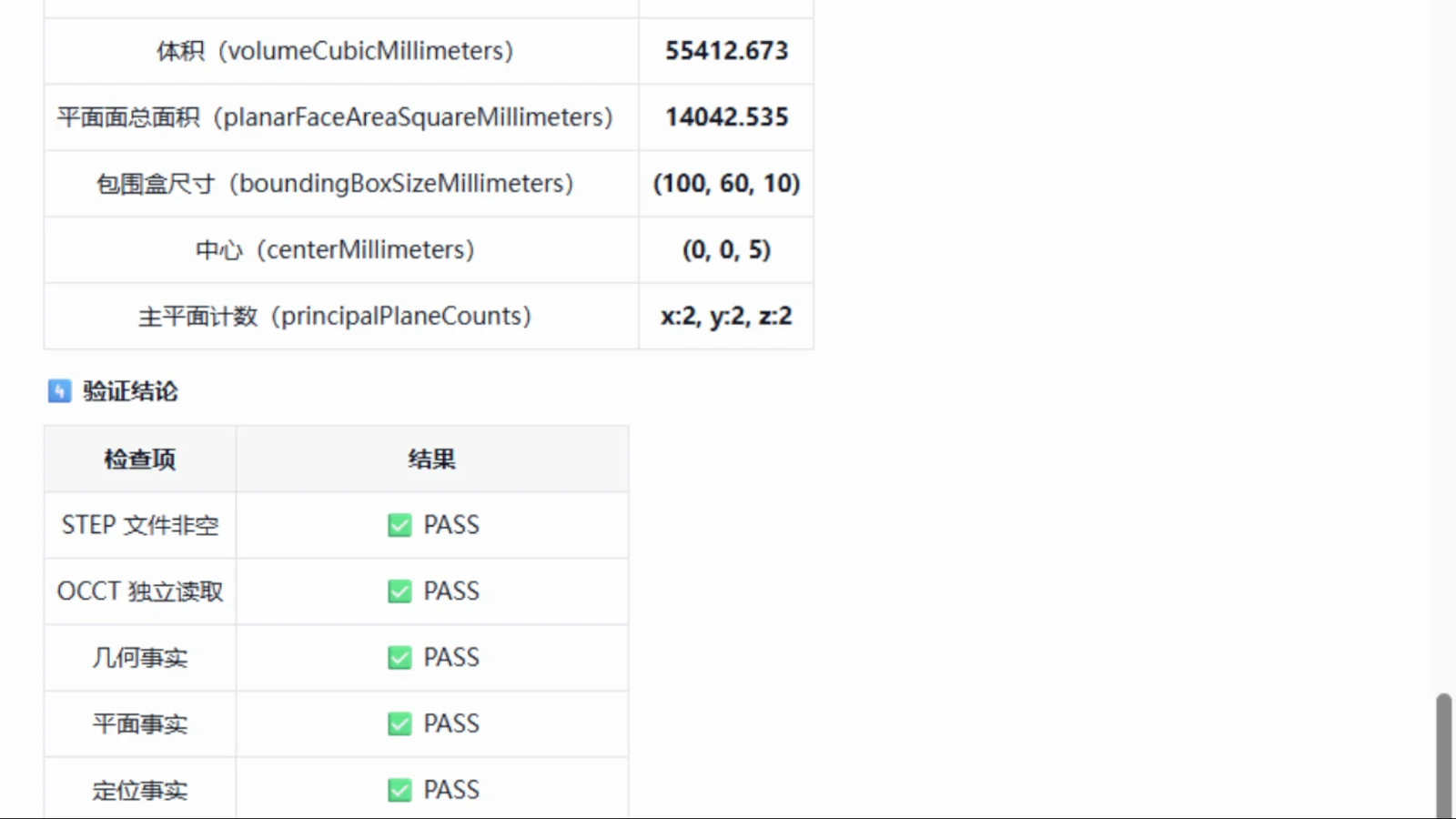

• 配图说明：STEP 独立几何检查的开场摘要；

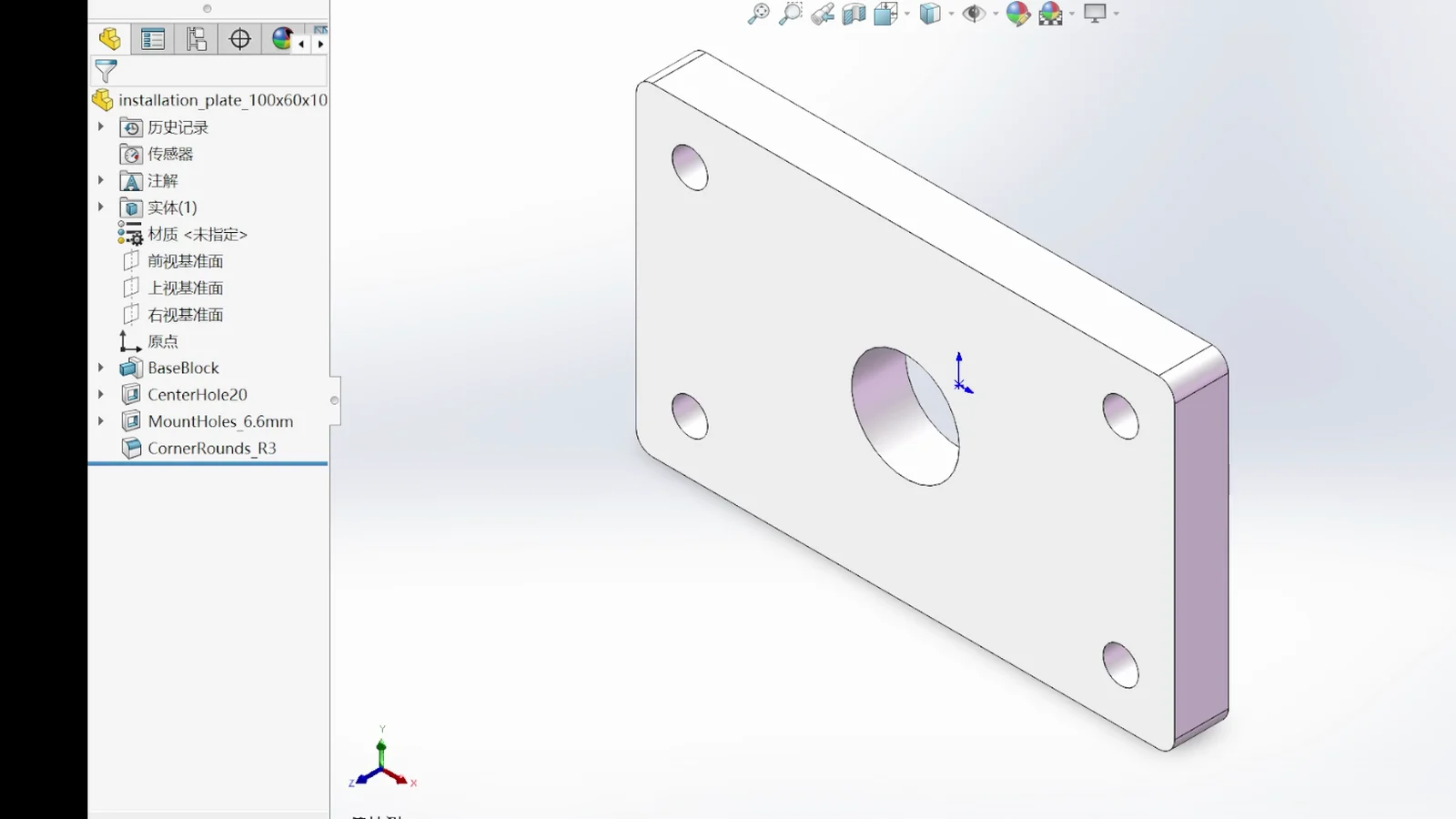

• 配图说明：导出前的 SOLIDWORKS 源模型和特征树；

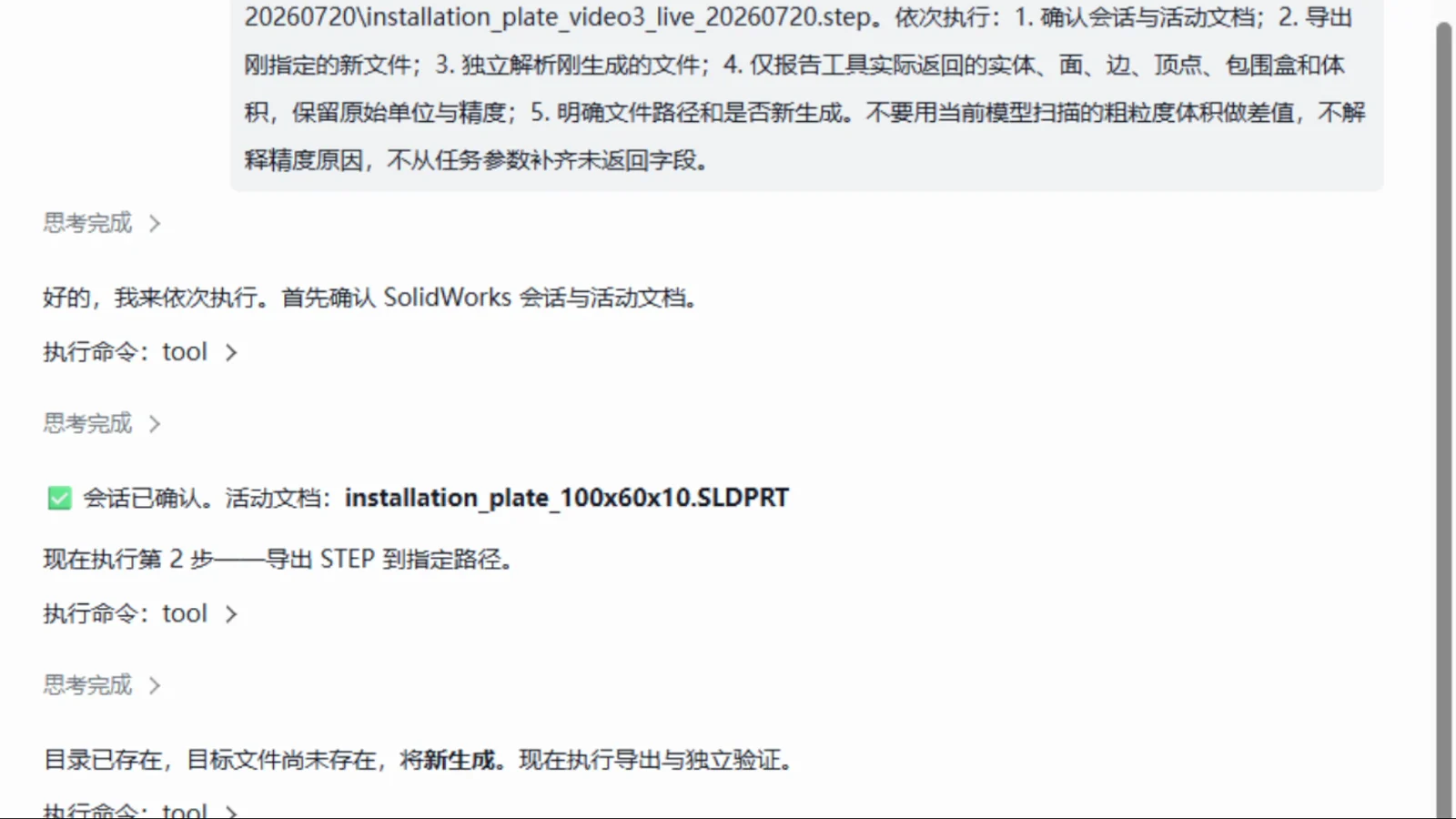

• 配图说明：客户端确认活动文档、目标路径并开始导出的记录；


• 配图说明：目标路径此前无同名文件并新生成 STEP 的记录；

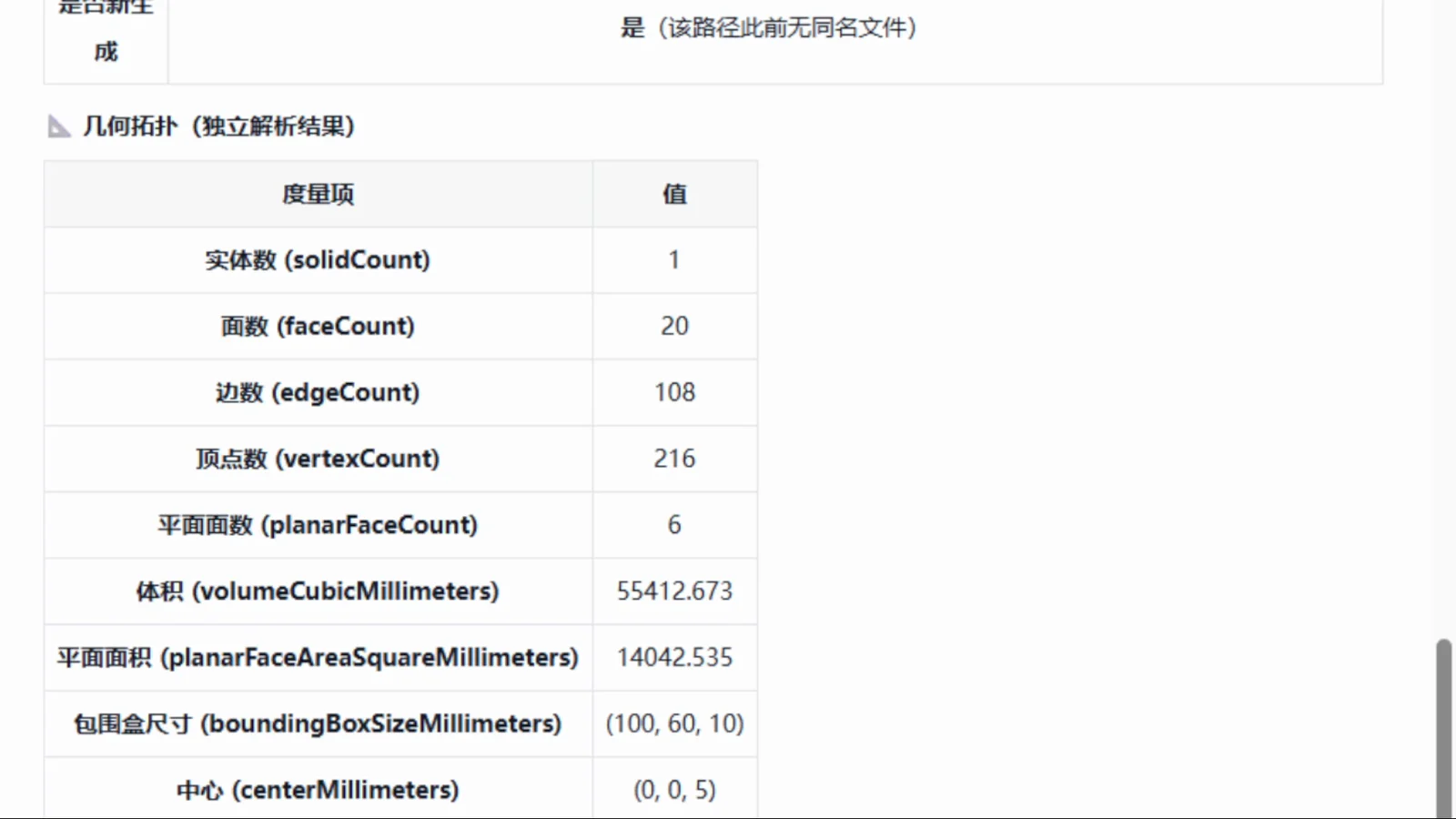

• 配图说明：新文件的实体、面、边、顶点和平面数量；


• 配图说明：新文件的包围盒、中心和精确体积；

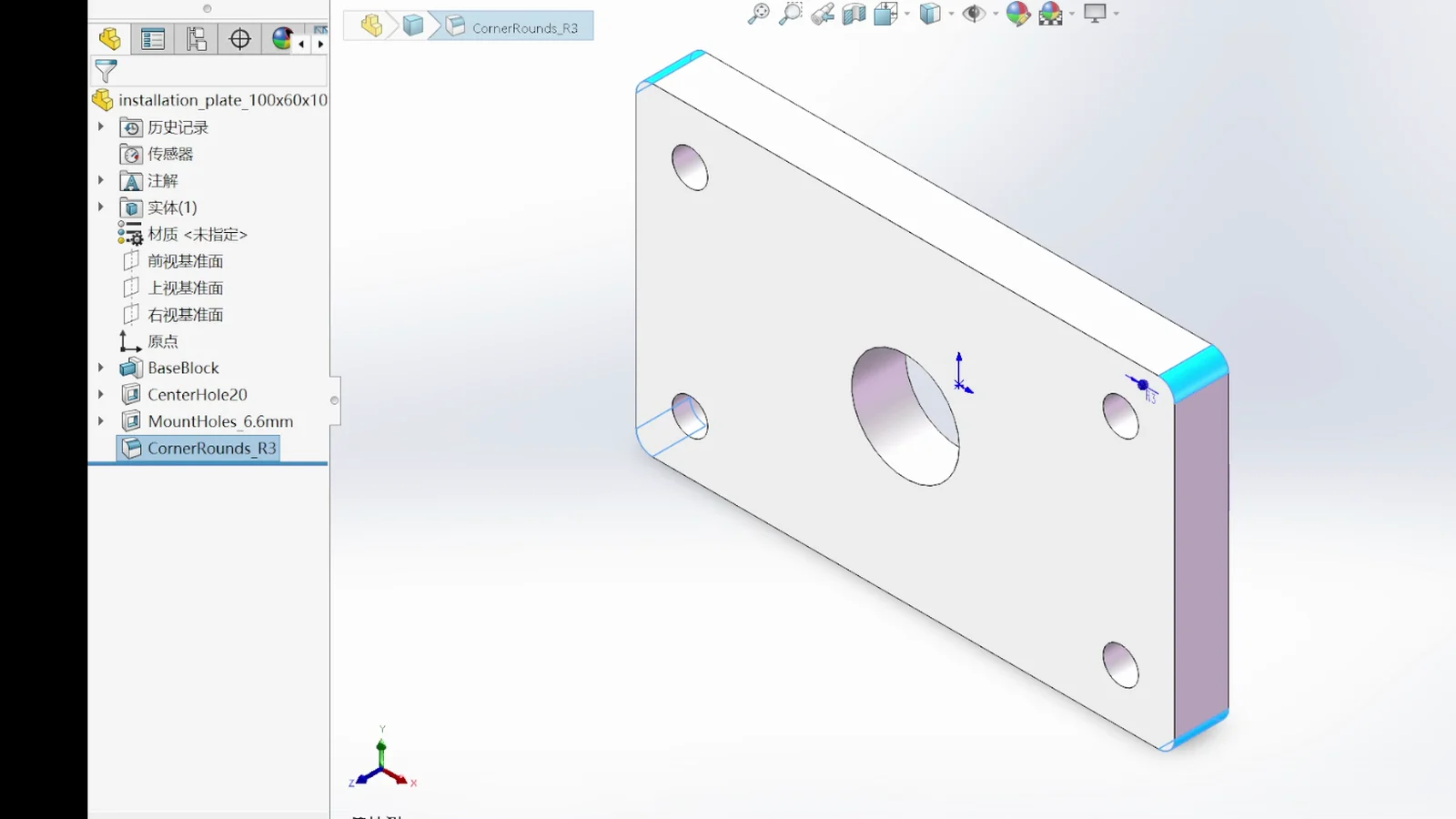

• 配图说明：独立解析后回到 SOLIDWORKS 核对圆角特征；

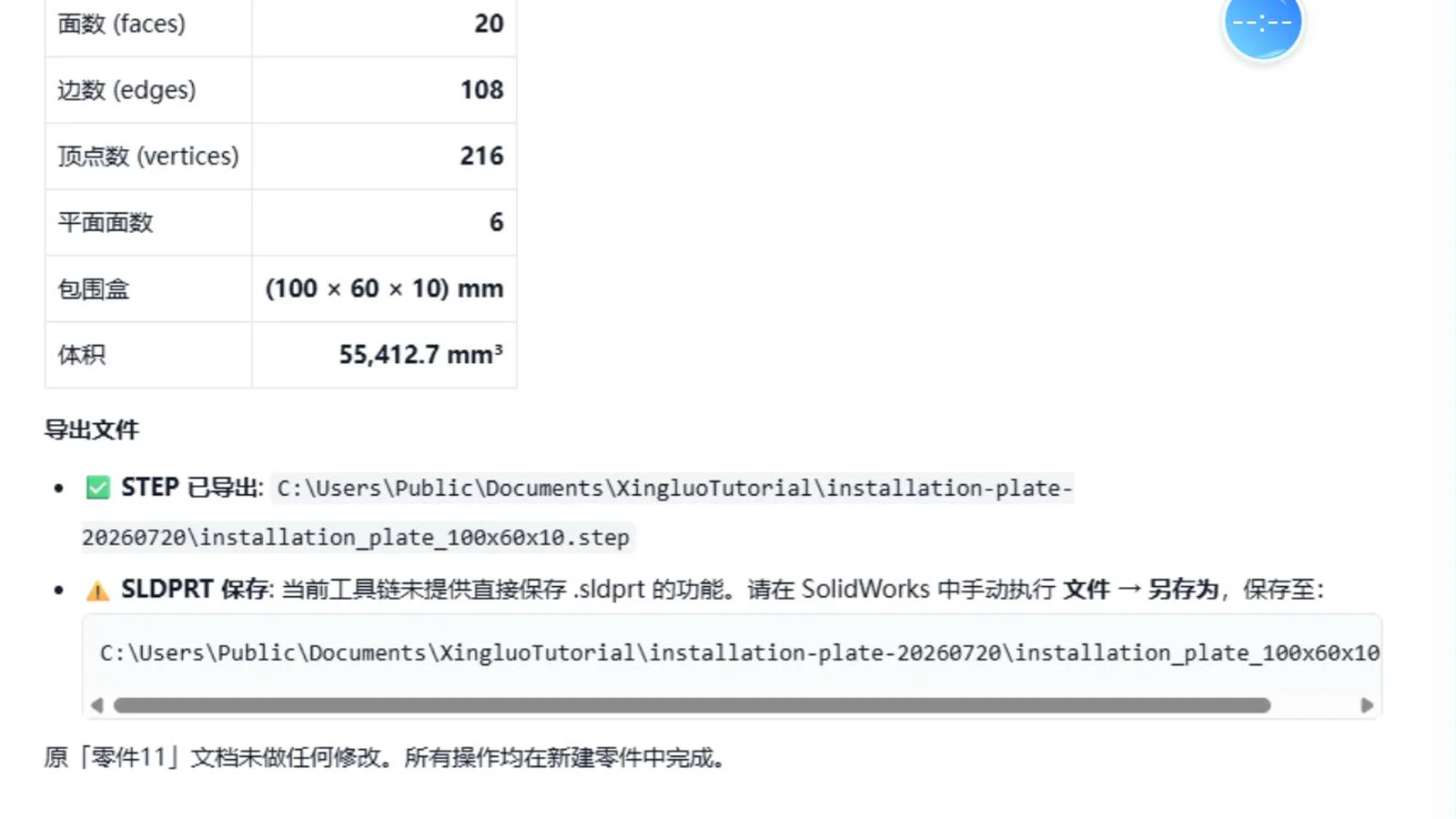

• 配图说明：STEP 导出记录与原零件文档未被修改的说明。


限制

独立几何检查不覆盖尺寸公差、材料、热处理、表面粗糙度、PMI、颜色、图层、装配约束和制造可行性。STEP 文件能打开也不等于可以直接加工。正式交付仍需遵循企业审批、图纸和检验流程。更多能力范围见[STEP 几何验证解决方案](/solutions/step-geometry-validation)和[版本中心](/releases)。

常见问题

SOLIDWORKS 显示导出成功为什么还要重新解析？

导出成功只说明文件写出，独立解析用于检查交换文件本身。

面、边和顶点数量越多越好吗？

不是。这些字段描述拓扑，不是质量评分，应与同一零件和任务预期比较。
