实录：完成建模后如何检查特征树与几何结果
以同一安装板为例，说明如何回到 SOLIDWORKS 检查特征顺序并执行重建；本次源模型重建无错误，质量属性体积为 55,412.7 mm³。
为什么建模结束后还要检查
CAD 任务显示结束，只能说明客户端已经到达某个执行状态，不能替代工程师对当前文档的检查。本实录围绕 SOLIDWORKS 源模型展开，依次查看活动文档、只读扫描、实体数量、特征树顺序、重建状态、质量属性和关键几何。录制采用脱敏教学文件，成片时长为 274.643 秒；以下时间码已经按成片和中文字幕核定。
检查首先要确认“看的是哪一个文件”。文件名、配置、活动文档和最近保存时间应与任务记录对应。随后从特征树顶端向下查看基准、草图和实体特征，确认没有意外的抑制、失败或顺序变化。对于安装板一类零件，外形看似正确并不代表孔由预期特征生成，也不代表圆角引用了正确边线；因此需要打开关键特征查看参数，并执行一次重建。
这一过程可与[模型扫描教程](/news/scan-solidworks-model-feature-tree-bounding-box)配合使用。本次扫描结果便于快速了解实体、特征、重建状态和基础属性；源模型中的总体尺寸、设计意图、引用关系、公差和制造要求仍需在 SOLIDWORKS 及工程资料中确认。

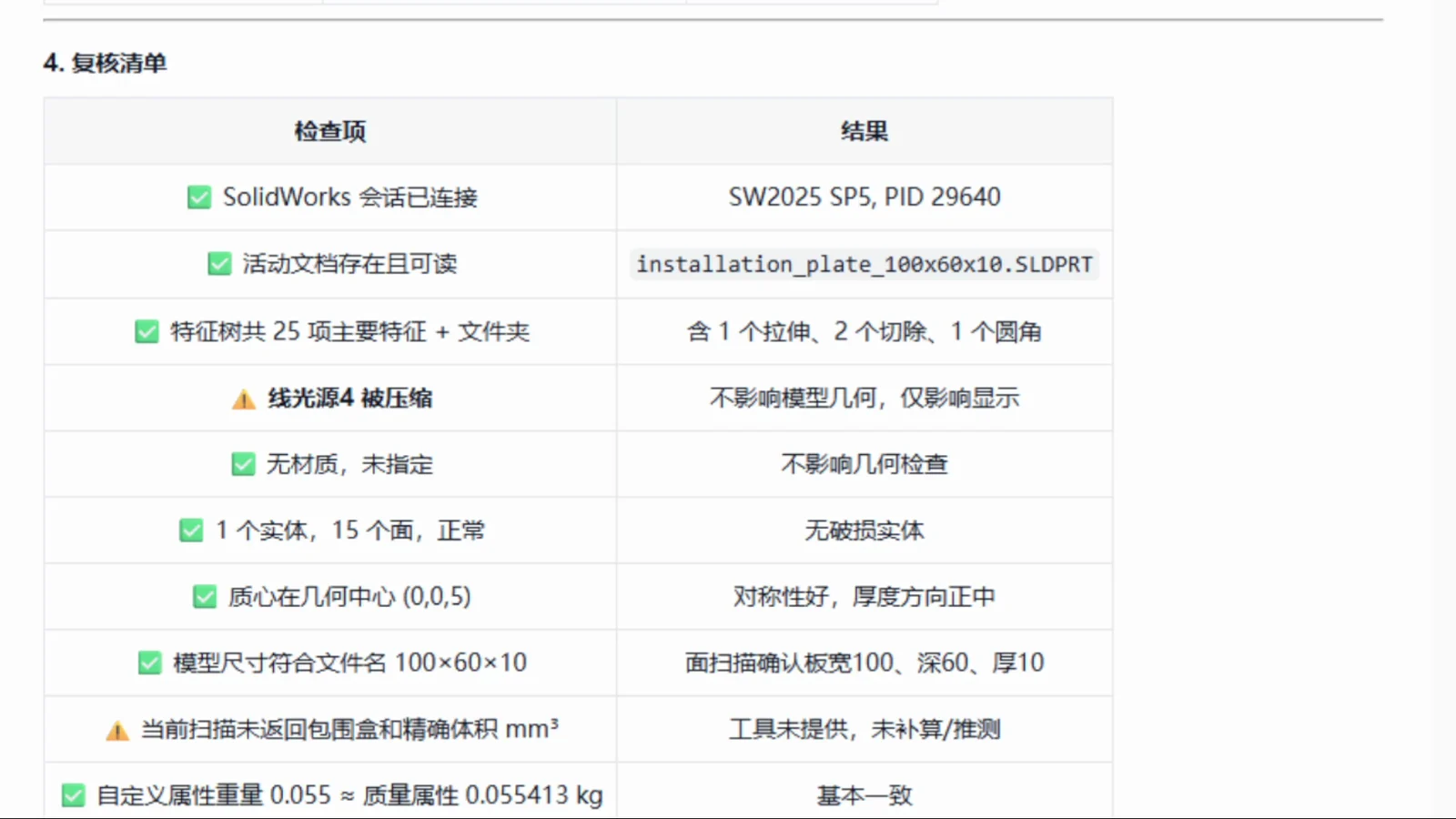

当前已核验的源模型结果包括：SOLIDWORKS 重建无错误；质量属性显示体积 55,412.7 mm³、质量 0.0554 kg、质心为 (0, 0, 5) mm。这些数据说明当次文件的总体几何状态，但不能证明全部特征引用、公差或制造要求正确。当前只读模型扫描的体积字段只返回 0.000055 m³，换算为 55,000 mm³；该字段精度不足，不能用于判定它与质量属性或 STEP 精确体积之间存在 412.7 mm³ 的差异。本片已经展示扫描记录、质量属性、完整特征顺序及主要特征的对应高亮，但没有逐项打开全部特征参数窗口，因此孔径、方向、贯穿条件和引用关系仍属于人工复核项。
时间码文字稿
00:00 建模记录显示结束后，还需要回到当前 SOLIDWORKS 文档检查实体、特征树、重建状态和基础属性。
00:25 第一步确认活动文档名称，避免把任务记录与另一个窗口、配置或未保存副本混在一起。
00:50 客户端发起只读扫描，获取当前会话、活动文档、实体数量、特征摘要和重建状态。
01:15 结果显示 SOLIDWORKS 二零二五会话已连接，活动文件为安装板教学零件。
01:40 扫描记录包含基准面、文件夹和四项主要建模特征。特征数量不能直接当作设计质量评分。
02:05 当前文档为一个实体，扫描未返回重建错误。切线边显示方式属于界面状态，不等于几何失败。
02:30 质量属性显示体积五万五千四百一十二点七立方毫米，质量约五十五点四克，质心在板厚中心。
02:55 当前扫描的体积字段精度较粗，不能拿它与质量属性或 STEP 精确体积直接做差值结论。
03:25 回到 SOLIDWORKS 后，从特征树顶端向下检查 BaseBlock、CenterHole20、MountHoles 和 CornerRounds。
03:45 选择中心孔时，模型视图会突出对应圆柱面。工程师仍应打开特征参数核对直径、方向和贯穿条件。
04:05 再检查安装孔和圆角引用的对象，确认没有意外抑制、失败图标或未知特征。
04:22 源模型检查通过后，才能进入 STEP 导出与独立验证。
成片画面索引
- 00:25：活动文档名称；
- 00:50：客户端只读扫描入口；
- 01:40：扫描返回的特征摘要；
- 02:30：质量属性记录；
- 03:25：完整特征树顺序；
- 03:45：中心孔选中后的几何高亮；
- 04:05：安装孔和圆角的对应检查；
- 04:22：进入下一阶段前的结论。
复核记录怎样写
视频成片对应的书面记录应列出教学文件、活动配置、客户端版本、SOLIDWORKS 版本、任务编号和检查人，并把结论分成已在画面确认、需要工程师继续确认和未纳入本次演示三类。只有实际打开过的特征和实际执行过的重建才能列入第一类；图纸、公差和制造规则没有在画面中检查时，应明确留在后两类。
发布审核还要逐段核对字幕与界面。若旁白说“没有错误”，画面就必须显示对应的重建或状态证据；若画面无法证明，应把文字改为“下一步检查该状态”。相关教程链接也要指向当前有效页面，不能链接到草稿或尚未采集完成的媒体。审核表应由内容编辑和工程复核人员分别确认，避免只从画面美观判断技术结论。
限制与关联内容
该方法不会自动判断设计是否满足企业图纸、公差、材料、加工或检验规范，也不能替代装配干涉、仿真和人工签审。若文档包含外部引用、多个配置、派生零件或企业插件，应扩大检查范围。任务状态无法解释时，应先阅读[常见失败与能力边界](/news/cad-agent-failure-capability-boundaries)，不要在未知状态下连续重试。更多当前支持范围见[SOLIDWORKS 解决方案页](/solutions/solidworks-ai-agent)。
