实录：从 SOLIDWORKS 导出 STEP 并进行独立几何检查

本实录的检查对象


本页说明从 SOLIDWORKS 源模型到 STEP 交换文件的两段式检查方法。第一段确认源模型可以重建、活动配置正确并已按团队规则保存；第二段针对导出的 STEP 文件进行独立解析，查看解析状态、实体数量、拓扑摘要、包围盒和体积。两段检查的对象不同，不能因为 SOLIDWORKS 显示正常就省略交换文件检查，也不能用 STEP 解析结果反推所有参数化特征都正确。

本次视频中新生成的文件为 installation_plate_video3_live_20260720.step，导出前已确认目标路径不存在。独立解析返回 1 个实体、20 个面（其中 6 个平面）、108 条边、216 个顶点，包围盒为 100×60×10 mm，体积为 55,412.673 mm³。此前 SOLIDWORKS 质量属性显示源模型体积为 55,412.7 mm³，两者在质量属性当前显示精度下一致。当前模型扫描只返回六位小数的 0.000055 m³，不能用该粗粒度字段判定存在 412.7 mm³ 的差异，也不对精度来源作未经验证的推测。

本片由本地真实操作录制，使用不含客户信息的教学零件。成片时长为 396.109 秒；本次实际生成的文件为 installation_plate_video3_live_20260720.step，SHA-256 为 E32CD90CD7B02A0A63ABAB2E7FBF98F4ED3820003AD4A13BA7F6A39310699D8D。以下时间码已经按成片和中文字幕核定。若文件被重新导出或替换，原有哈希和解析结果不再适用于新的字节内容，必须重新检查。

时间码文字稿

00:00 本片展示同一安装板从源模型确认、新 STEP 导出到独立几何解析的完整检查。

00:25 开头先预览最终几何摘要，后面再按时间顺序查看文件来源和真实导出记录。

00:55 独立检查读取的是 STEP 文件，不是 SOLIDWORKS 特征树。两类证据不能互相替代。

01:25 最终结果包含实体、面、边、顶点、平面、包围盒、中心和体积，并保留原始单位。

01:55 现在回到 SOLIDWORKS，确认活动文档是正确安装板，特征树包含基体、中心孔、安装孔和圆角。

02:25 模型外观正常只是导出前提之一；还要确认当前配置、重建状态和保存对象。

02:55 本次输出使用独立教学目录和新文件名，不覆盖既有 STEP 基线或生产交付文件。

03:25 任务记录先确认 SOLIDWORKS 会话和活动文档，再检查目标路径此前没有同名文件。

03:50 随后真实生成 installation plate video3 live 这份 STEP，并立即对刚生成的字节内容发起独立解析。

04:15 解析完成后，记录明确标出文件为新生成，避免把旧文件的检查结果误用到本次导出。

04:40 几何结果为一个实体、二十个面、一百零八条边、二百一十六个顶点和六个平面。

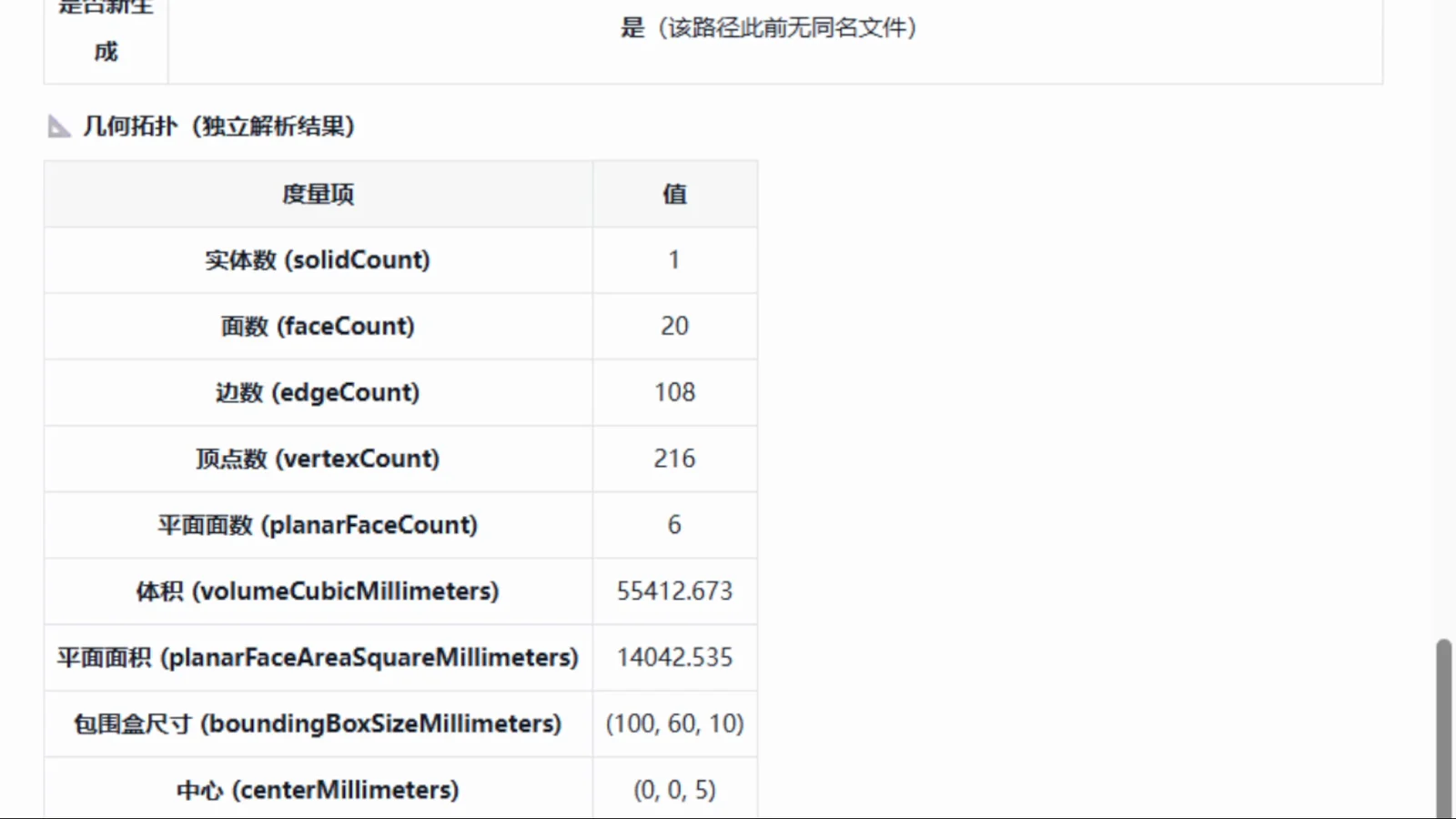

05:05 包围盒是一百乘六十乘十毫米，中心为零、零、五毫米，体积五万五千四百一十二点六七三立方毫米。

05:35 再次查看源模型特征，说明 STEP 几何摘要通过并不反推所有参数化引用、公差或材料都正确。

06:05 审核记录应同时保存源文件、STEP 文件、任务记录、修改时间和 SHA 二百五十六校验值。

06:25 制造可行性和企业验收仍由工程师确认。

成片画面索引

• 00:25：独立几何检查最终摘要；
• 01:55：SOLIDWORKS 源模型和主要特征；
• 02:55：独立教学目录与新文件名；
• 03:25：目标路径同名文件检查；
• 03:50：新 STEP 的实际导出记录；
• 04:15：新文件与解析任务的对应关系；
• 04:40：实体与拓扑数量；
• 05:05：包围盒、中心和体积；
• 05:35：源模型特征复核；
• 06:05：文件、任务与校验值记录。

发布前建立文件对应关系

成片审核表应记录源 SLDPRT、导出的 STEP、检查任务和录屏文件之间的对应关系。录屏中选择的文件名、修改时间和解析对象必须属于同一次教学流程；如果重新导出过文件，早先的解析画面不能继续作为新文件的证据。公开页面可以隐藏具体路径，但内部审核记录应能回到原始教学素材。

字幕和正文对几何字段的解释必须保持克制。实体、拓扑、包围盒和体积只描述当次解析结果，不使用“质量合格”“可以加工”等超出证据范围的结论。当前成片媒体探测时长为 396.109 秒，WebVTT 最后一条字幕于 06:30.620 结束，没有越过媒体时长；后台上传后应继续以服务端媒体检查结果填写时长，并验证播放器、字幕开关和无视频情况下的页面状态。

结果如何解释

实体数量用于发现空文件、多实体变化或异常拆分；拓扑数量用于描述解析后的几何组成，但不是质量评分；包围盒可帮助发现单位、方向和总体外形偏差；体积可以作为可计算的对照量。是否允许偏差，应由零件用途、导出设置和企业验收规则确定，教程不提供统一阈值。完整步骤见[STEP 文件导出与独立几何检查教程](/news/step-export-independent-geometry-check-tutorial)，基础概念见[STEP 几何验证解决方案](/solutions/step-geometry-validation)。

限制与发布条件

独立几何检查不覆盖材料、热处理、尺寸公差、表面粗糙度、PMI 完整性、装配关系或加工工艺。不同 STEP 应用协议和 CAD 小版本也可能影响交换结果。只有视频、封面、中文字幕、时间码和页面文字与实际文件完全对应后，内容才能从草稿转为发布；媒体缺失时页面不得暗示可以播放。
