如何编写尺寸、孔组、圆角和输出要求清楚的 CAD 任务

适用版本与预计完成时间

适用版本： 适用于当前星罗智算客户端支持的 SOLIDWORKS 零件任务；具体工具和宿主版本以官网说明为准。

预计完成时间： 30–45 分钟。

准备条件

准备一份经批准的教学零件要求、尺寸草图或检查表，并明确哪些字段可以写入任务、哪些业务信息必须脱敏。

任务输入

输入内容包括任务对象、单位、基准、总体尺寸、孔组、圆角或倒角、保持不变项、保存导出要求和验收方法。

编号步骤

1. 写明对象和单位。
2. 确定稳定基准。
3. 列出驱动尺寸。
4. 说明孔组定位与终止。
5. 区分圆角和倒角。
6. 写清保存、导出和验收。
7. 复读并消除歧义。

预期结果与验收方法

另一位工程师可以脱离聊天上下文理解任务，各关键尺寸均有单位和基准，输出不会覆盖未知文件，验收项目能逐条对应任务要求。

为什么任务说明要先结构化

CAD 建模任务常见的问题不是文字不够多，而是基准、单位、对象和交付条件没有说清。工程师理解“在四角开孔”“边上倒一下”“按原来尺寸”时，往往依赖图纸和项目背景；客户端只能依据当前文档、明确参数和可用工具执行。把需求写成结构化任务，可以减少来回确认，也方便在任务结束后逐项验收，但不能替代正式图纸和工程签审。

本教程以机械零件为例，给出尺寸、孔组、圆角和输出要求的书写方法。首次提交前可同时参考[连接 SOLIDWORKS 2025](/news/connect-solidworks-2025-first-modeling-task)和[参数化建模说明](/news/solidworks-parameterized-modeling)。

先写对象、单位和基准

任务开头先说明要新建零件、修改当前零件，还是只扫描或导出已有模型。若为修改任务，写明目标文件、当前配置和允许变更的特征范围。随后声明单位，避免把毫米、英寸或图纸比例混在一起。

基准应具体到平面、原点、轴线或现有特征。例如“在上视基准面建立草图，以原点为矩形中心”比“画一个居中的矩形”更明确。对于已有零件，应说明孔位相对哪两条边、哪个基准面或哪组中心线确定。若基准会随外形变化，应说明设计意图，避免引用不稳定的临时边。

把总体尺寸写成可核对参数

长、宽、厚应分别列出，并说明尺寸作用于草图还是实体特征。只写“长 200、宽 100、厚 10”仍可能缺少单位、中心定位和拉伸方向。更完整的写法是先定义单位与草图基准，再列出矩形尺寸和拉伸条件。

修改任务还要说明哪些尺寸保持不变。若只调整板长，不应让孔径、孔距或圆角随意变化；需要等比例变化时，应明确比例关系和受控尺寸。存在尺寸链时，指定驱动尺寸和参考尺寸，不同时给出相互冲突的总长、分段和间距。

孔组要求必须说明定位与终止

孔组至少包含数量、孔径、孔类型、终止条件和定位方式。“四角打四个孔”缺少孔径、边距、板面、是否贯穿以及孔中心的定义。可以写成：在指定表面建立孔草图，孔中心分别距两相邻外边多少，建立若干个直径明确的贯穿孔。若采用阵列，补充种子孔、两个方向、间距和实例数量。

沉孔、沉头孔、螺纹孔和孔向导特征涉及标准、配合和深度，不能只给一个直径。需要这些结构时，应写明采用的标准和工程参数，并先确认当前产品能力。若当前能力不支持，不得用普通圆柱切除近似替代后当作同一结果。

圆角与倒角不要混写

圆角需要半径和目标边；倒角需要距离、角度或两距离形式。任务中应区分两者，并说明选边范围。使用“所有外边”前要确认是否包括上下轮廓边、竖向边和孔口边。更稳妥的方式是按特征或视图描述边线，并在执行后检查选边数量。

圆角或倒角可能因为半径过大、边线相交或前序特征变化而失败。任务应允许系统明确报告失败，而不是要求“无论如何完成”。需要尝试替代参数时，应由工程师确认新参数并作为新的任务记录。

写清输出与验收要求

输出部分说明是否保存源文件、文件名和教学目录，是否导出 STEP、PDF 或其他格式，以及是否需要模型扫描。不要写入未经脱敏的生产路径。若禁止覆盖已有文件，应明确写出；若由企业版本管理系统接管保存，也应说明操作边界。

验收要求应与任务参数一一对应，例如检查主草图尺寸、孔数量和定位、圆角选边、特征树顺序、重建状态、实体数量、包围盒和 STEP 解析状态。不要把“看起来正确”作为唯一标准，也不要在没有实测依据时要求系统报告具体减少多少时间或费用。

推荐的任务组织格式

可以按以下顺序写任务：任务对象；当前文档或新建文档；单位与基准；总体外形；孔组；圆角或倒角；保持不变的内容；保存与导出；验收项目；不允许的操作。复杂任务最好拆成基体、孔组、边处理和导出多个阶段，每一阶段结束后检查再继续。

提交前由工程师回答六个问题：系统是否知道操作哪个文件；所有尺寸是否有单位；孔位是否有两个方向的基准；圆角和倒角是否区分；输出是否会覆盖文件；任务完成后依据什么检查。任何问题没有答案，都应先补齐说明。

操作截图说明

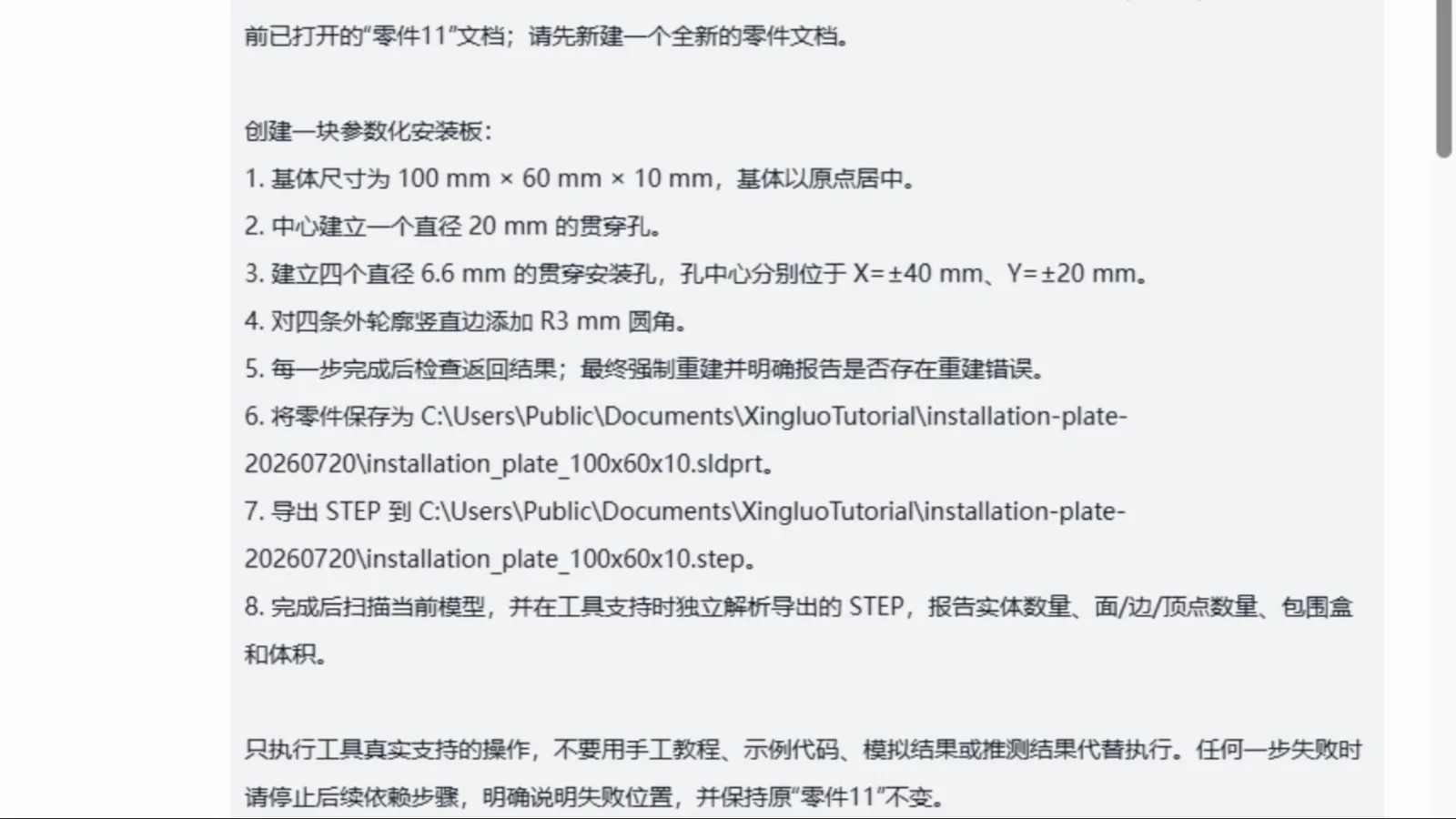

• 配图说明：完整任务原文中的单位、总体尺寸、孔组与输出路径要求；

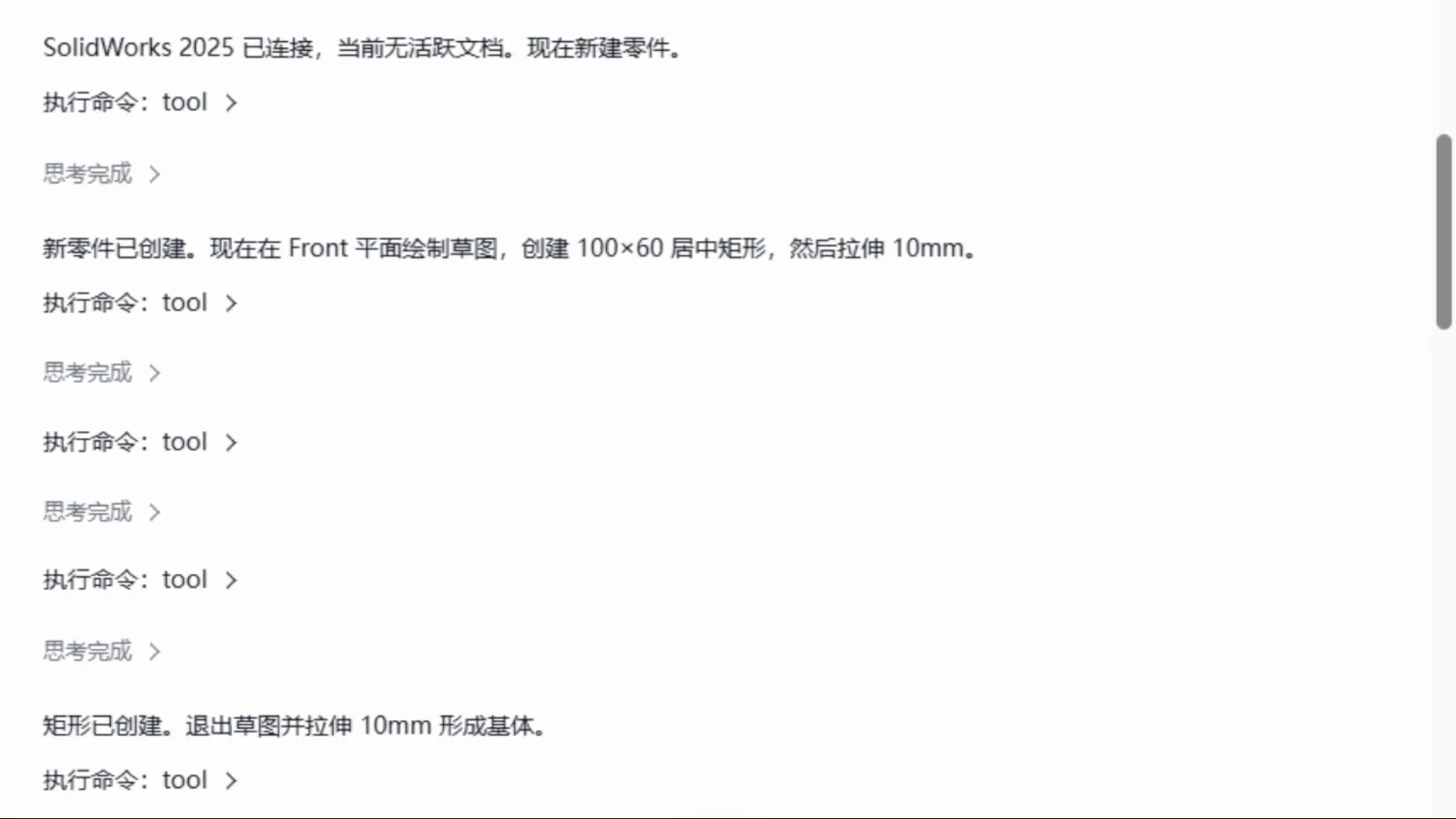

• 配图说明：基体记录如何对应总体长、宽和厚度；

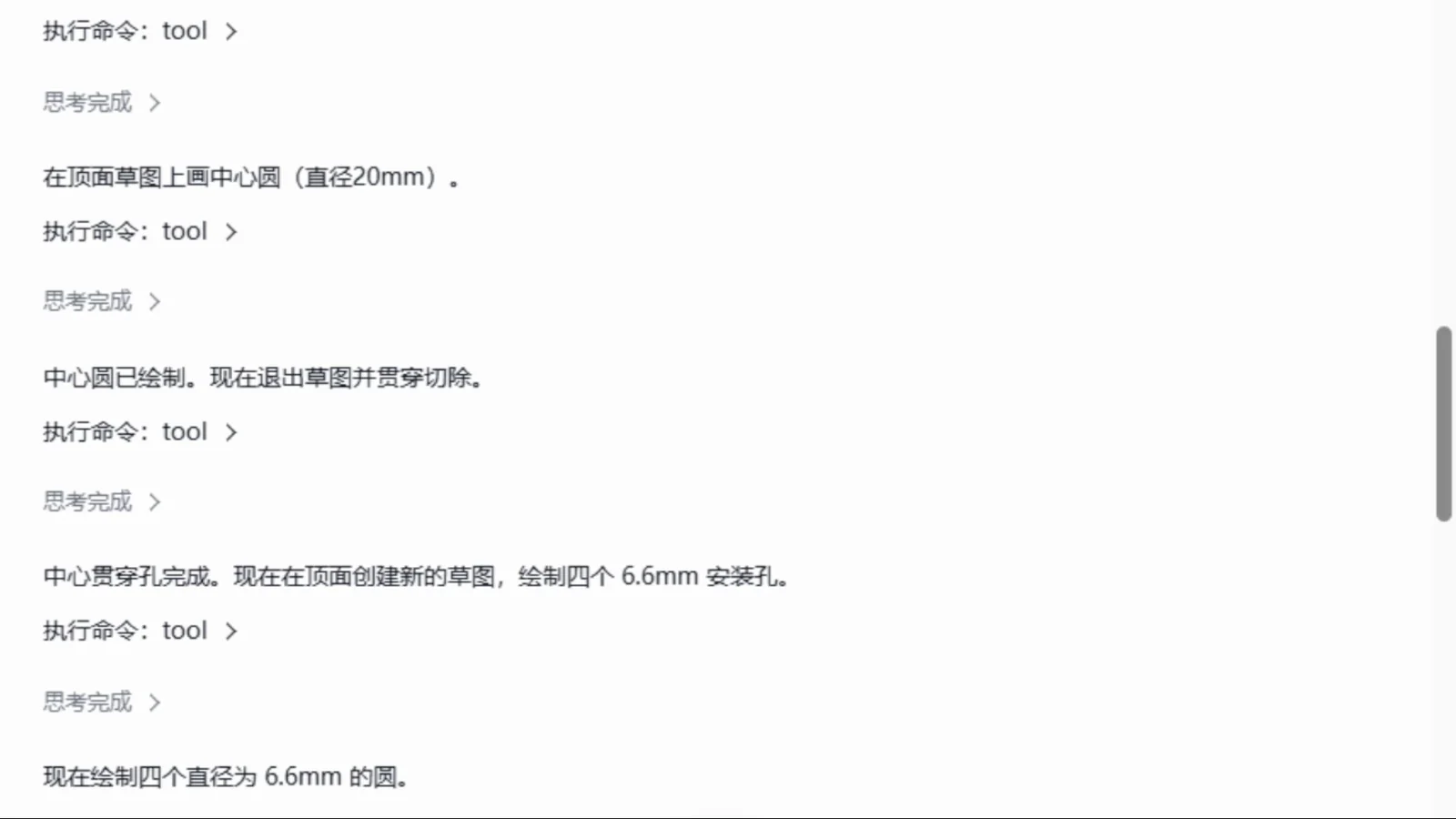

• 配图说明：中心孔与安装孔记录如何区分直径和位置要求；

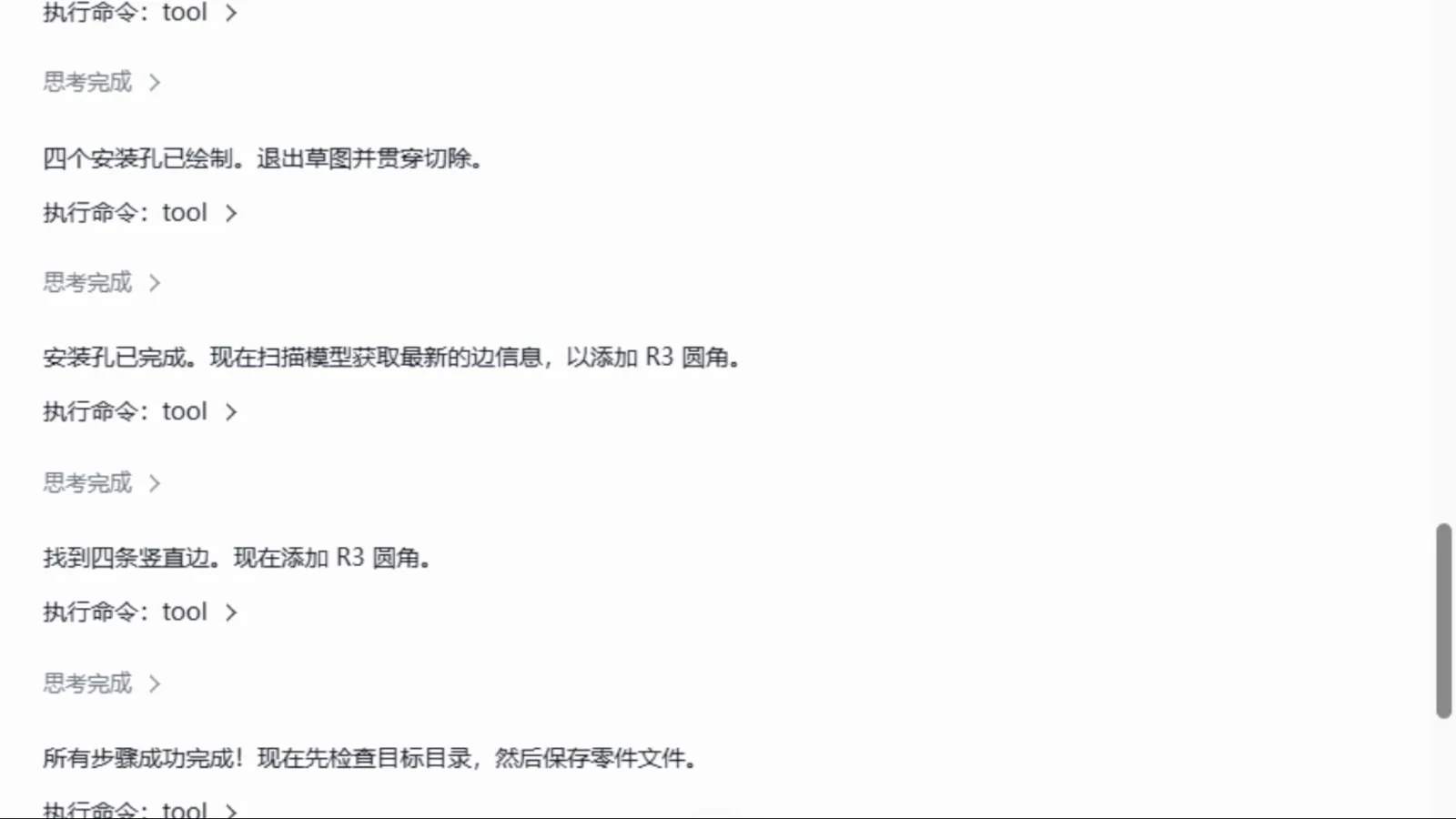

• 配图说明：圆角记录如何对应目标边和 R3 半径；

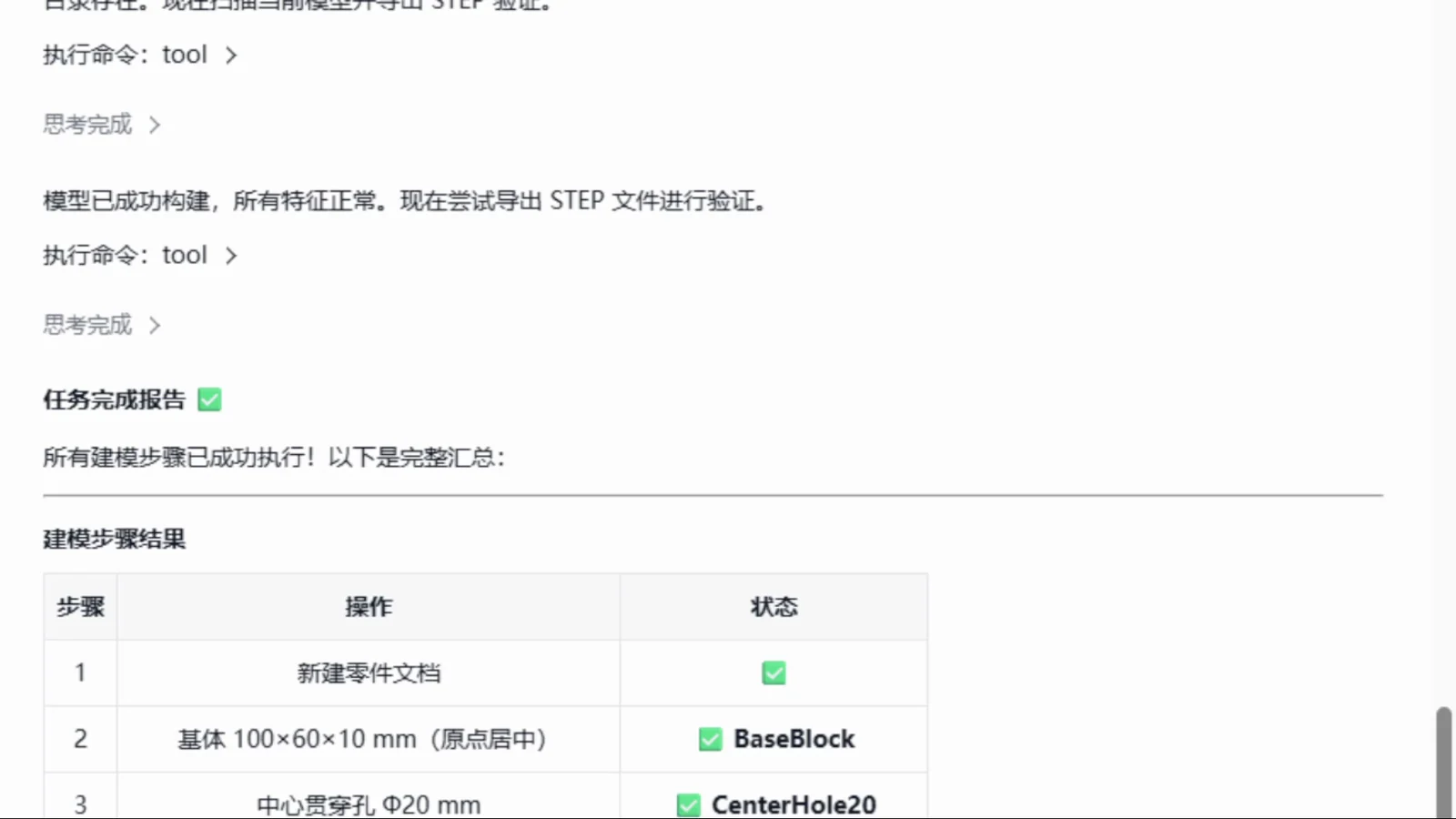

• 配图说明：完成摘要如何与任务中的四项主要特征逐项对应；

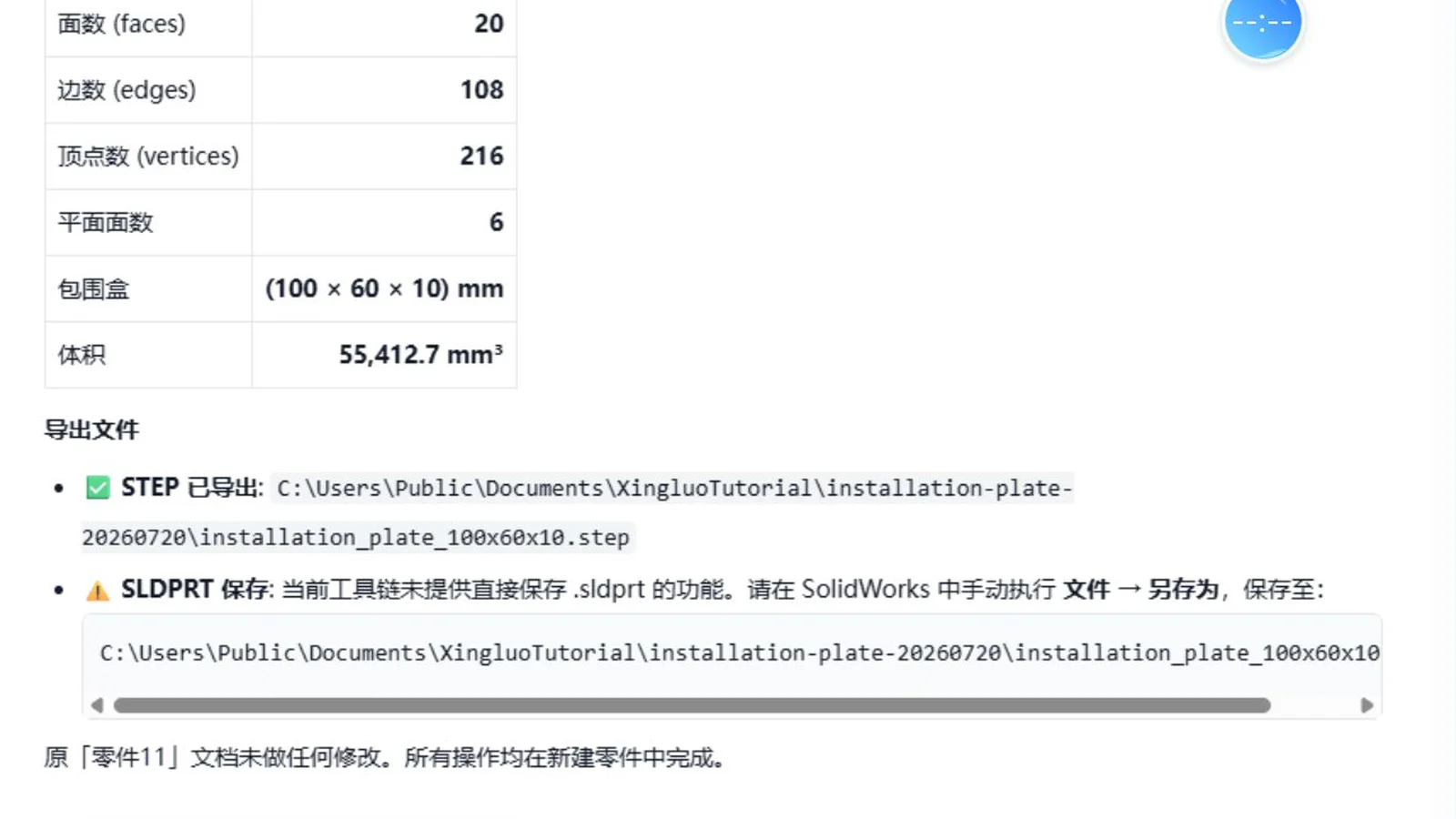

• 配图说明：STEP 导出和不修改原文档的任务约束。


示例如何判断是否清楚

“做一块安装板，四角开孔并倒圆”不能直接验收，因为缺少单位、尺寸、基准、孔径、孔位、孔终止和圆角范围。本次实际任务可写成：“新建一件安装板，所有尺寸采用毫米。基体尺寸为 100×60×10 mm；建立 Φ20 中心贯穿孔；在相对板中心 X±40 mm、Y±20 mm 的四个位置建立 Φ6.6 贯穿孔；对四条外轮廓竖边添加 R3 圆角；完成后执行重建，将 STEP 写入指定目录。SLDPRT 由操作者在 SOLIDWORKS 界面另存，不得覆盖已有文件。”任务书仍应补充经批准的基准面、脱敏输出目录和覆盖规则，不能从示例推测未提供的条件。

限制与后续检查

语言清楚不能保证几何必然可建。尺寸组合可能违反几何条件，现有模型可能有外部引用，工具能力和权限也可能限制执行。任务失败时应保留原文和错误，参考[SOLIDWORKS 明确失败说明](/news/solidworks-explicit-failure)。执行后继续按[真实 CAD 工具调用说明](/news/real-cad-tool-calls)核对实际动作，不把自然语言描述当作完成证明。

常见问题

任务写得越长越好吗？

不是。重点是对象、基准、数值和输出条件完整，重复描述反而可能引入冲突。

可以让软件自行选择孔径或圆角吗？

关键工程参数不得猜测；缺少数值时应停止并由工程师补充。

能力限制与相关内容

清楚的任务书不能保证几何一定可建，也不替代图纸签审。可结合[真实 CAD 工具调用说明](/news/real-cad-tool-calls)和[SOLIDWORKS 特征检查清单](/news/solidworks-holes-patterns-fillets-chamfers)使用。
